Installation du module M.2 dans le slot M2_1

(pour MAG B760M MORTAR WIFI et MAG B760M MORTAR)

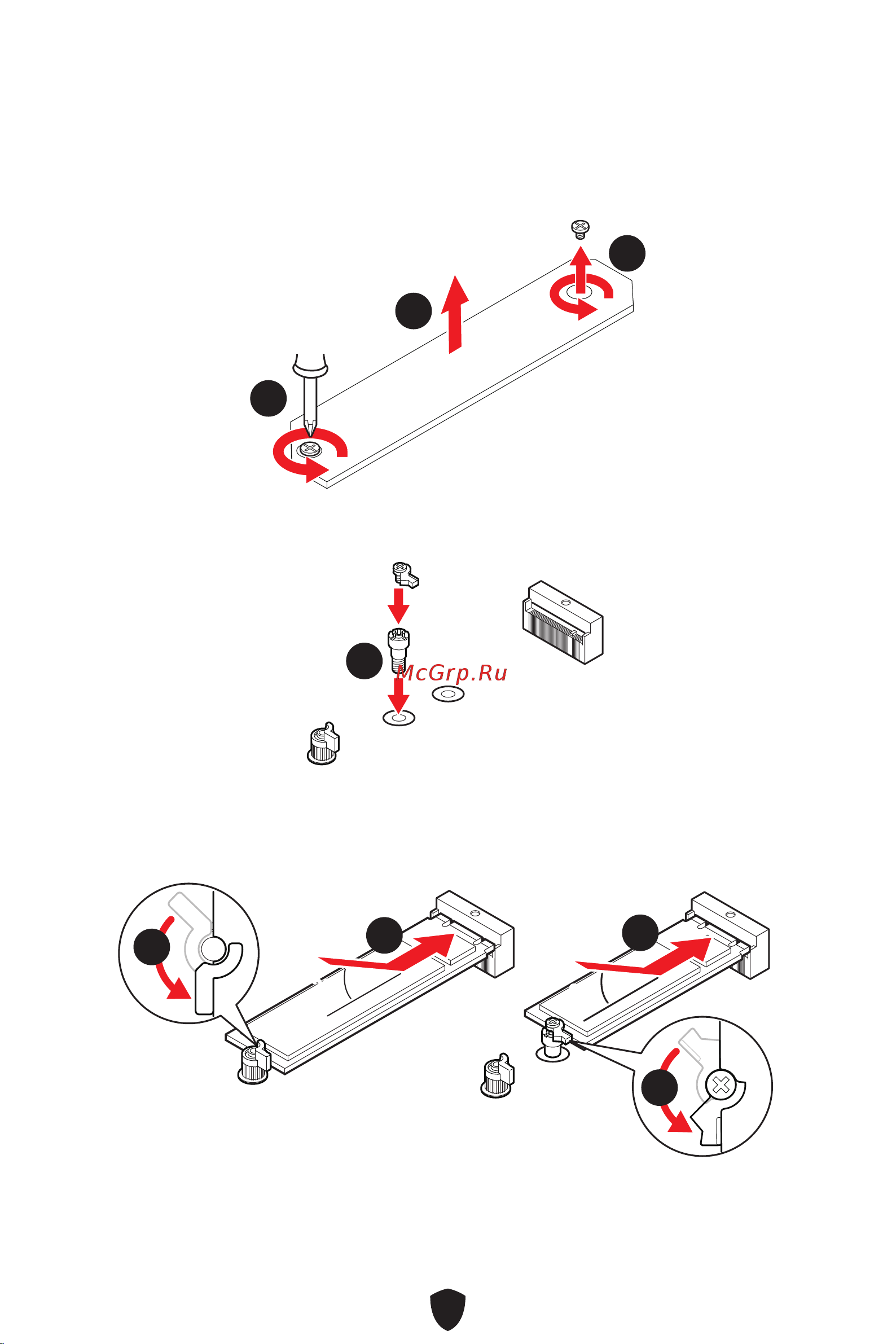

1. Desserrez les vis de la plaque M.2 Shield Frozr.

2. Soulevez la plaque M.2 Shield Frozr et retirez-la.

3. Installez le kit de clips EZ M.2 fourni selon la longueur des SSD 2242/2260. Ignorez

cette étape si vous installez un SSD 2280.

4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.

5. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2.

30º30º

SSD 2280

SSD

2260/2242

6. Retirez le film de protection du pad thermique sous la plaque M.2 Shield Frozr.
