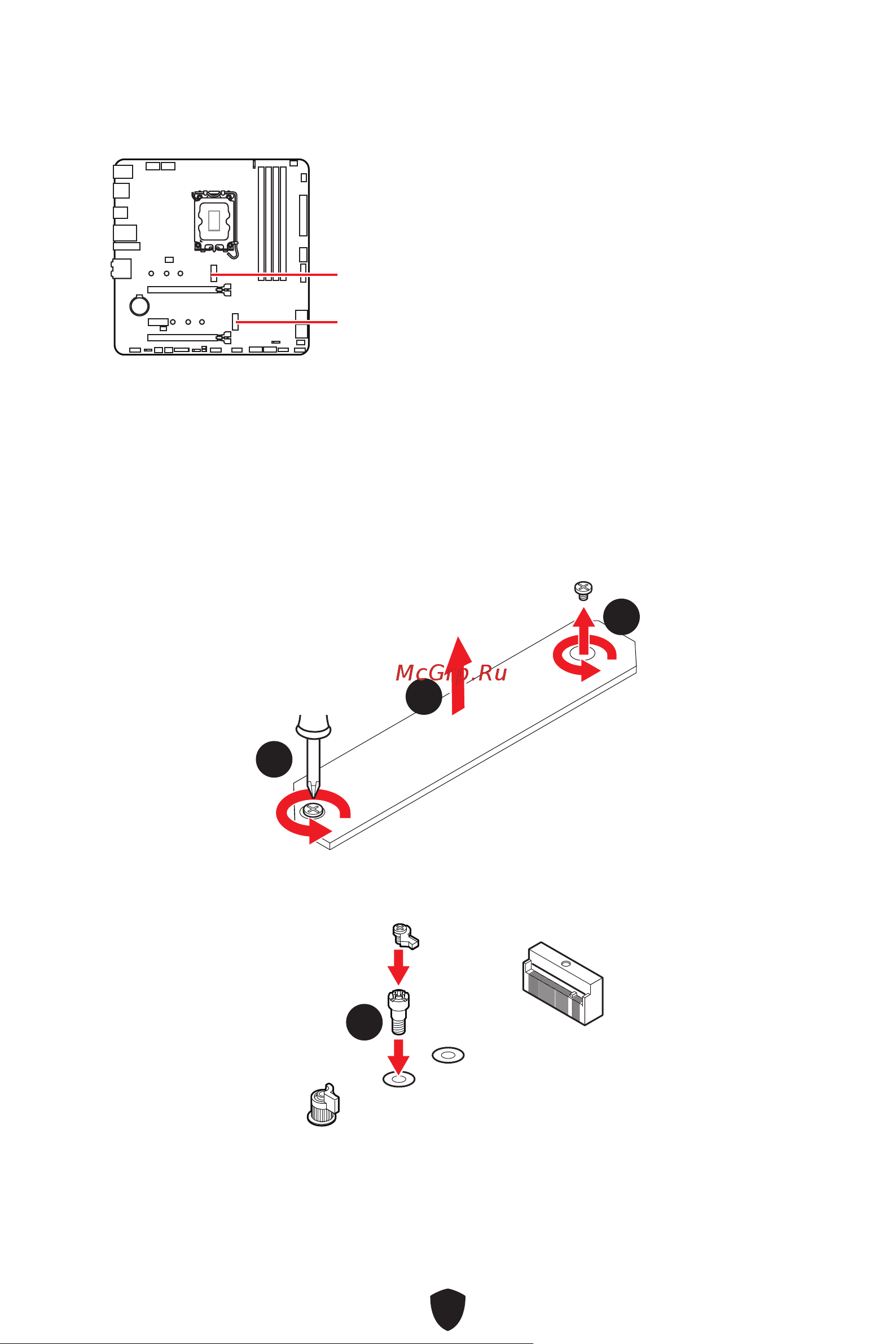

M2_1~2: M.2 Steckplätze (Key M)

M2_1

M2_2

⚠

Wichtig

∙

Intel® RST unterstützt nur PCIe M.2 SSD mit

UEFI ROM.

∙

Wenn Ihre M.2-SSD mit einem eigenen

Kühlkörper ausgestattet ist, entfernen Sie

bitte die M.2-Platte und installieren Sie dann

die M.2-SSD im M.2-Steckplatz. Installieren

Sie nicht den mit Ihrem Motherboard

gelieferten Kühlkörper

Installation des M.2-Moduls im Steckplatz M2_1

(Für MAG B760M MORTAR MAX WIFI)

1. Lösen Sie die Schraube des M.2-SHIELD FROZR-Kühlkörpers.

2. Heben Sie den M.2 Shield Frozr-Kühlkörper an und entfernen Sie ihn.

3. Installieren Sie das mitgelieferte EZ M.2 Clip-Kit, bevor Sie die 2242/ 2260 SSD

installieren. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren.
