M2_1~3: Разъемы M.2 (Ключ M)

M2_1

M2_2

M2_3

⚠

Внимание!

∙

Технология Intel® RST только поддерживает

PCIe M.2 SSD с UEFI ROM.

∙

В случае, если M.2 SSD оснащен собственным

радиатором, удалите пластины M.2 или

резиновые кубики в разъеме M.2, затем

установите M.2 SSD. Не устанавливайте

дополнительный радиатор, поставляемый с

материнской платой.

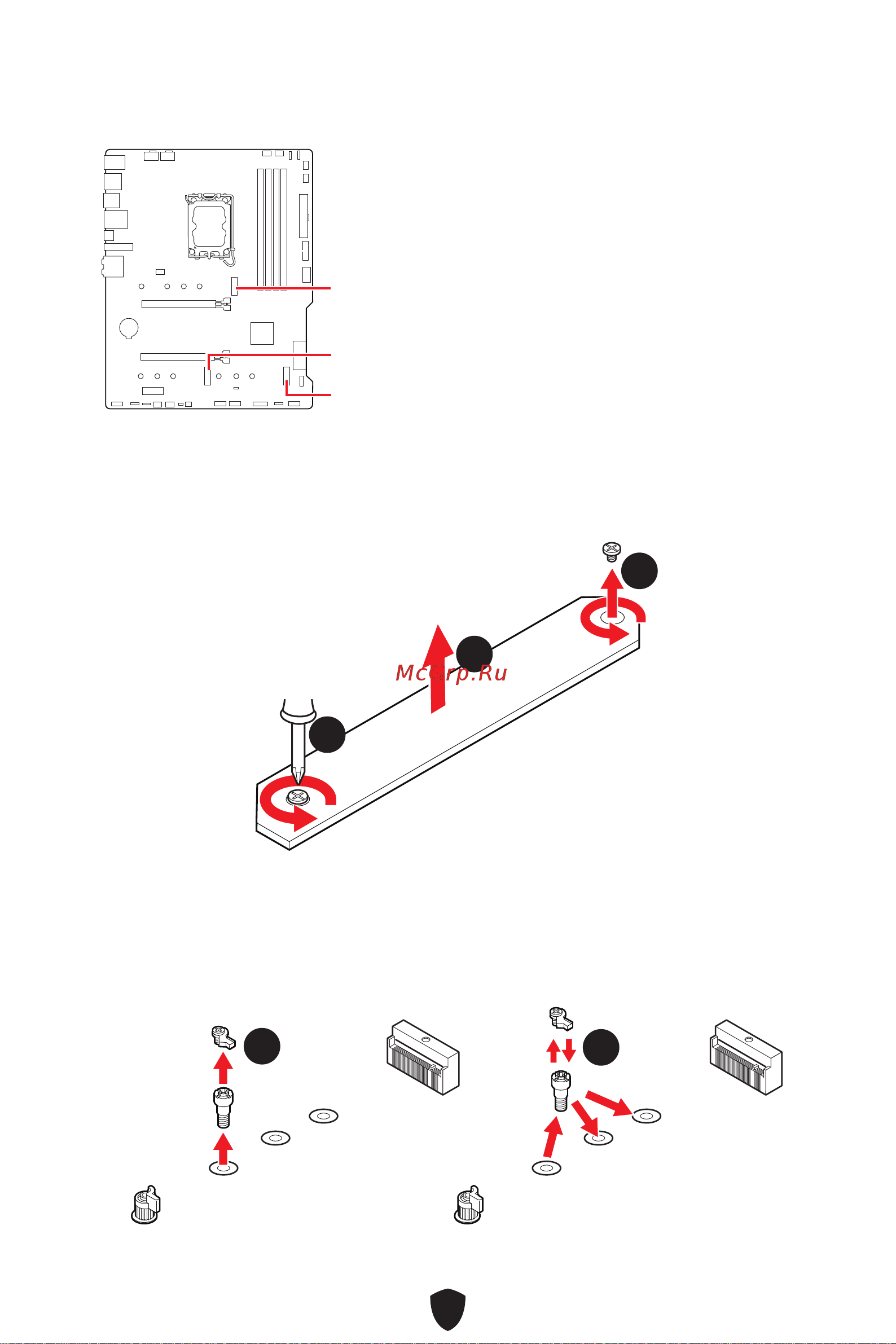

Установка модуля M.2 в разъем M2_1

1. Удалите винты для радиатора M.2 Shield Frozr.

2. Приподнимите радиатор M.2 Shield Frozr и снимите его.

3. Удалите или замените винты в соответствии с длиной твердотельного

накопителя. Пропустите этот шаг при установке 2280 SSD.

22110

2260

2242
