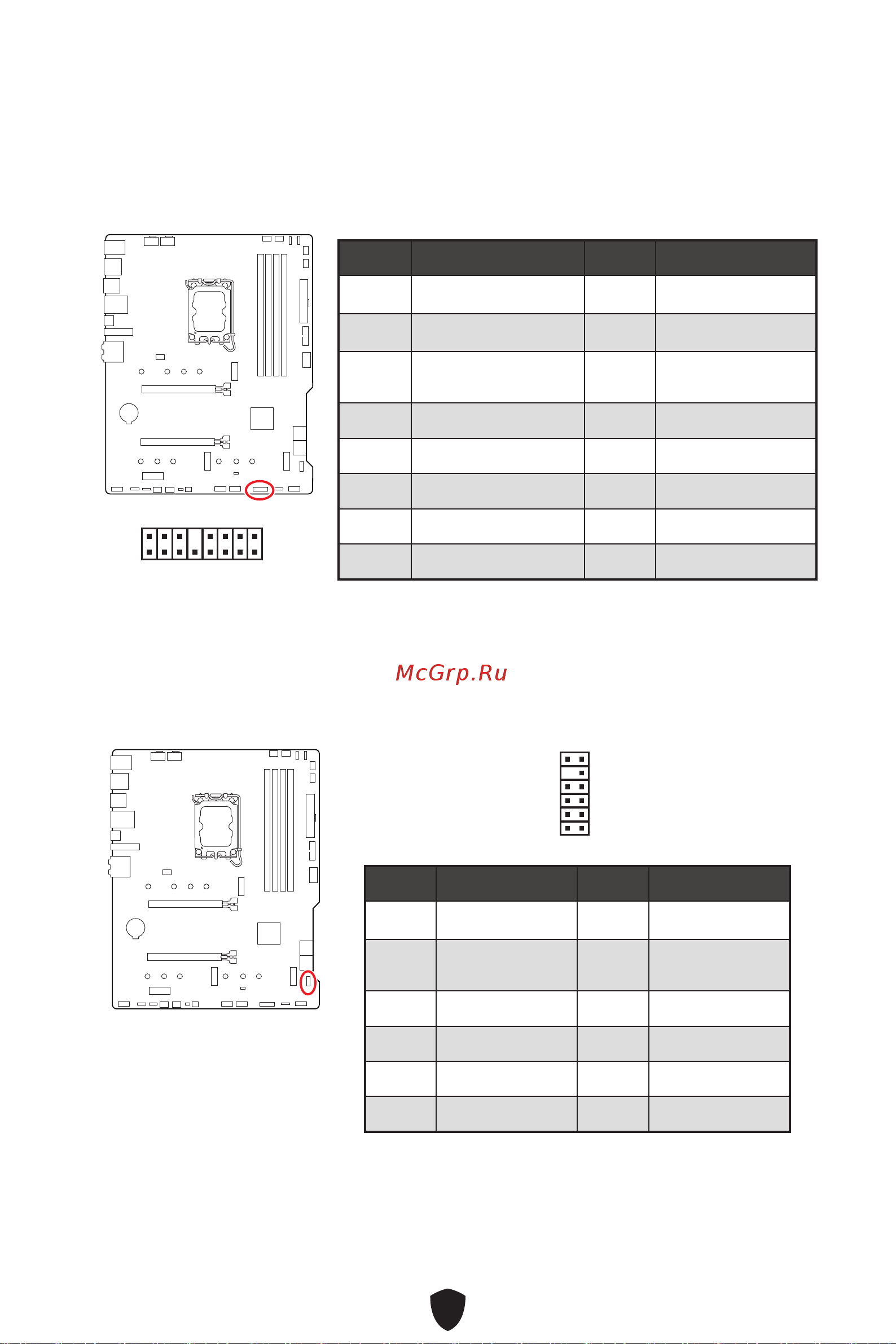

JTBT1: Разъем для подключения карты расширения

Thunderbolt

Данный разъем предназначен для подключения карты расширения с интерфейсом

Thunderbolt.

2 16

Контакт Название сигнала Контакт Название сигнала

1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ

3 TBT_CIO_PLUG_EVENT# 4 TBT_S0IX_ENTRY_ACK

5 SLP_S3#_TBT 6

TBT_PSON_

OVERRIDE_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWAKE# 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_CARD_DET_R# 16 PD_IRQ#

JTPM1: Разъем модуля ТРМ

Данный разъем используется для подключения модуля ТРМ (Trusted Platform

Module). Дополнительные сведения см. в описании модуля ТРМ.

Контакт Название сигнала Контакт Название сигнала

1 SPI Power 2 SPI Chip Select

Master In Slave Out

(SPI Data)

Master Out Slave In

(SPI Data)

5 Reserved 6 SPI Clock

7 Ground 8 SPI Reset

9 Reserved 10 No Pin

11 Reserved 12 Interrupt Request
