M2_1~3: M.2スロット (Key M)

M2_1

M2_2

M2_3

⚠

注意

∙

Intel® RSTはUEFI ROM付きのPCIe M.2 SSDのみ

をサポートします。

∙

M.2 SSDはヒートシンクを搭載している場合、M.2

スロットのM.2プレートまたはM.2ゴムキューブを

取り外してからM.2 SSDを取り付けてください。マ

ザーボードに供給のヒートシンクを再度取付ける

必要はありません。

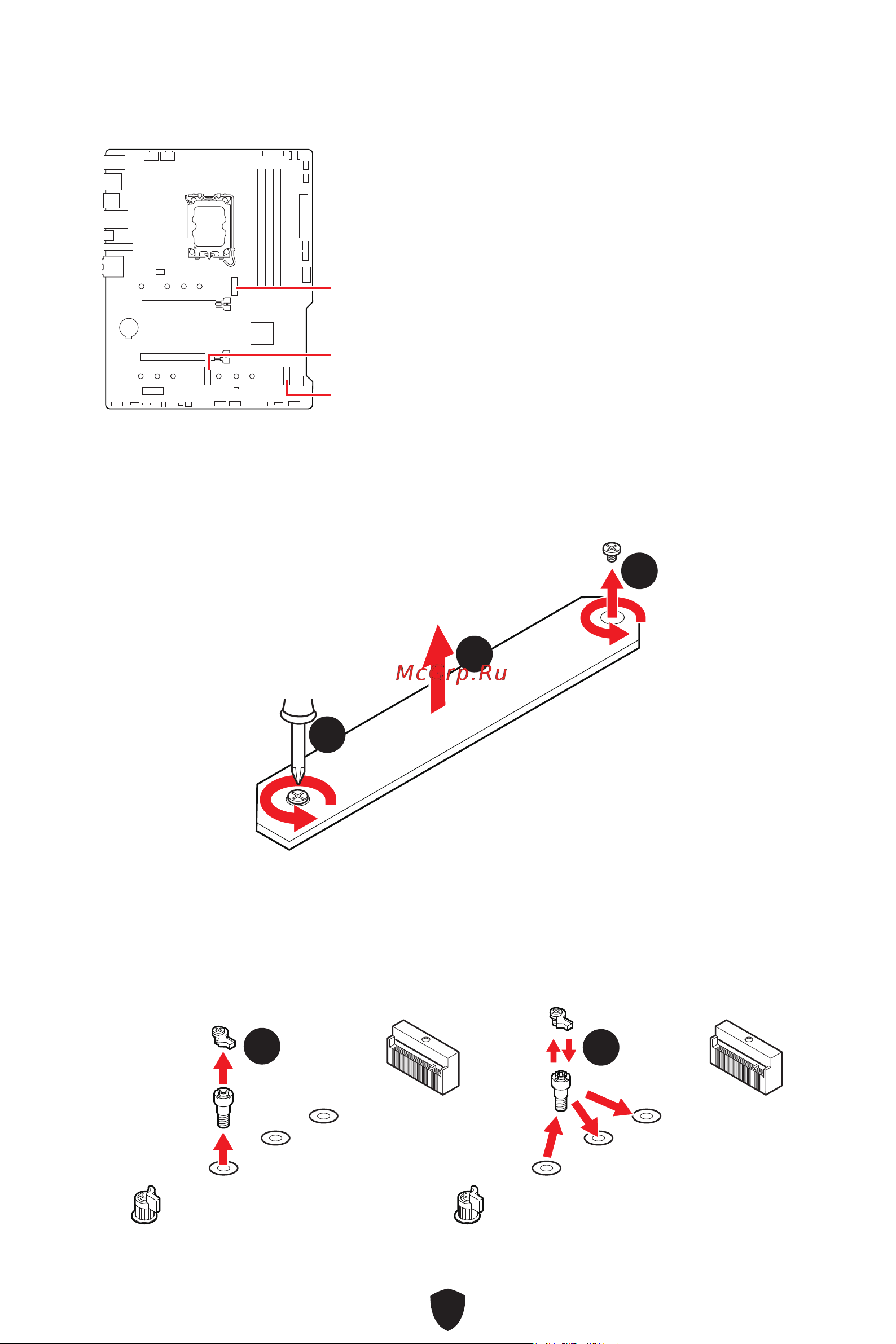

M2_1スロットへのM.2モジュールの取り付け

1. M.2 Shield Frozrヒートシンクのねじを緩めます。

2. M.2 Shield Frozrヒートシンクを持ち上げ、取り外します。

22

11

11

3. SSDの長さによってねじを取り外しますか、または交換します。2280 SSDが取り付けられ

ている場合はこのステップを飛ばします。

33

33

22110

2260

2242
