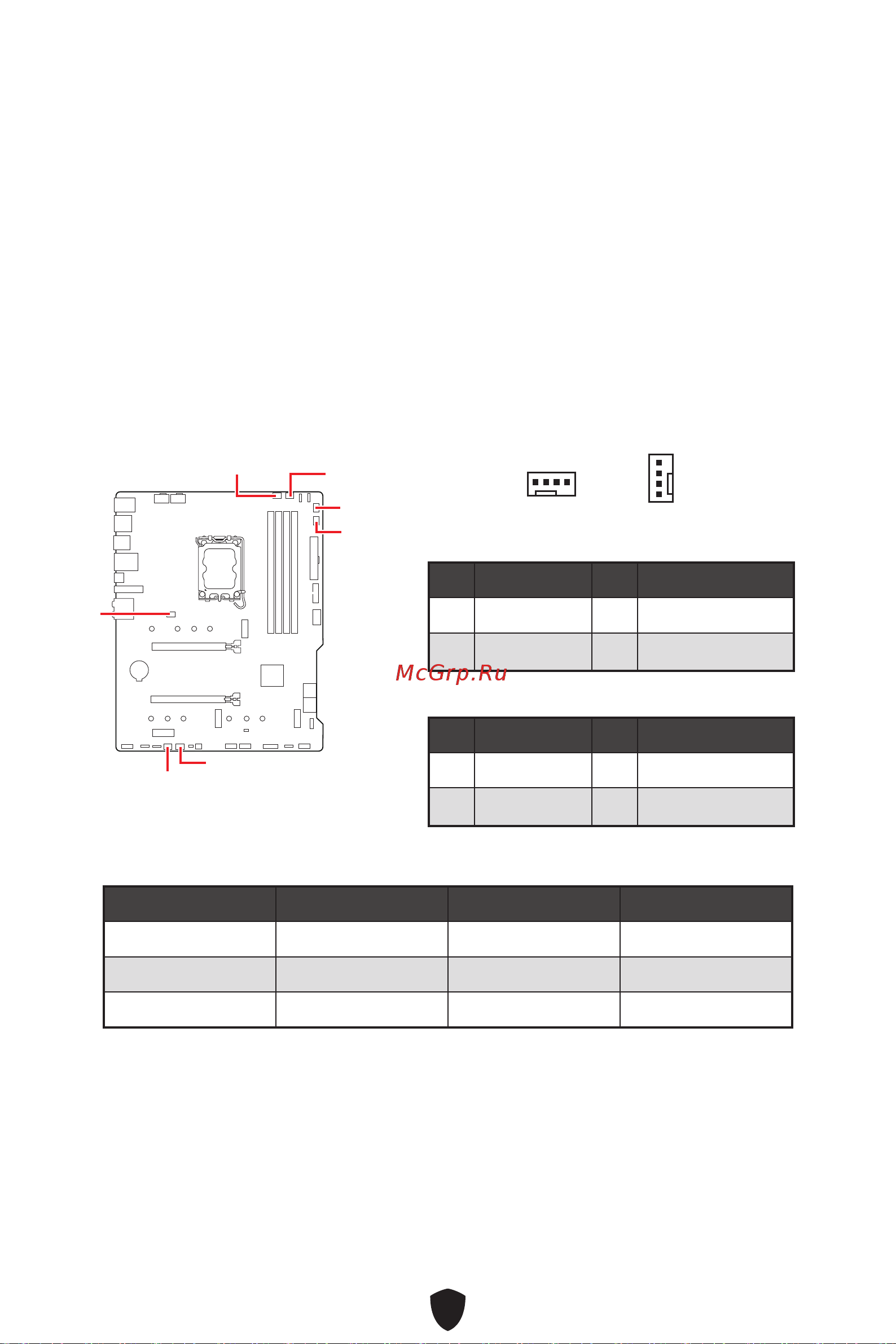

CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: ファンコネクター

ファンコネクターはPWM (パルス幅変調)モードとDCモードに分類されます。PWMモードフ

ァンコネクターには常時12Vが出力されており、スピードコントロール信号によってファンス

ピードを調整します。 DCモードファンコネクターは電圧出力を変えることでファンスピード

をコントロールします。

BIOS> HARDWARE MONITORパネルで、ファンをコントロールします。DCまたはPWMをファ

ンタイプに設定することができます。スマートファンモードをチェックすると、ファンの速度は

CPUまたはシステムの温度によって変わります。スマートファンモードのチェックを外すと、

ファンは最大速度で動作します。

⚠

注意

PWM/ DCモードを切り替えた後、ファンが正しく動作していることを確認してください。

CPU_FAN1

SYS_FAN1

SYS_FAN2

SYS_FAN3

SYS_FAN4

PWMモードのピンの定義

ピン信号名ピン信号名

1 Ground 2 +12V

3 Sense 4 Speed Control Signal

DCモードのピンの定義

ピン信号名ピン信号名

1 Ground 2 Voltage Control

3 Sense 4 NC

ファンコネクターの仕様

コネクターデフォルトファンモード最大電流最大電源

CPU_FAN1 PWMモード 2A 24W

PUMP_FAN1 PWMモード 3A 36W

SYS_FAN1~5 DCモード 2A 24W

PUMP_FAN1

SYS_FAN5
