29

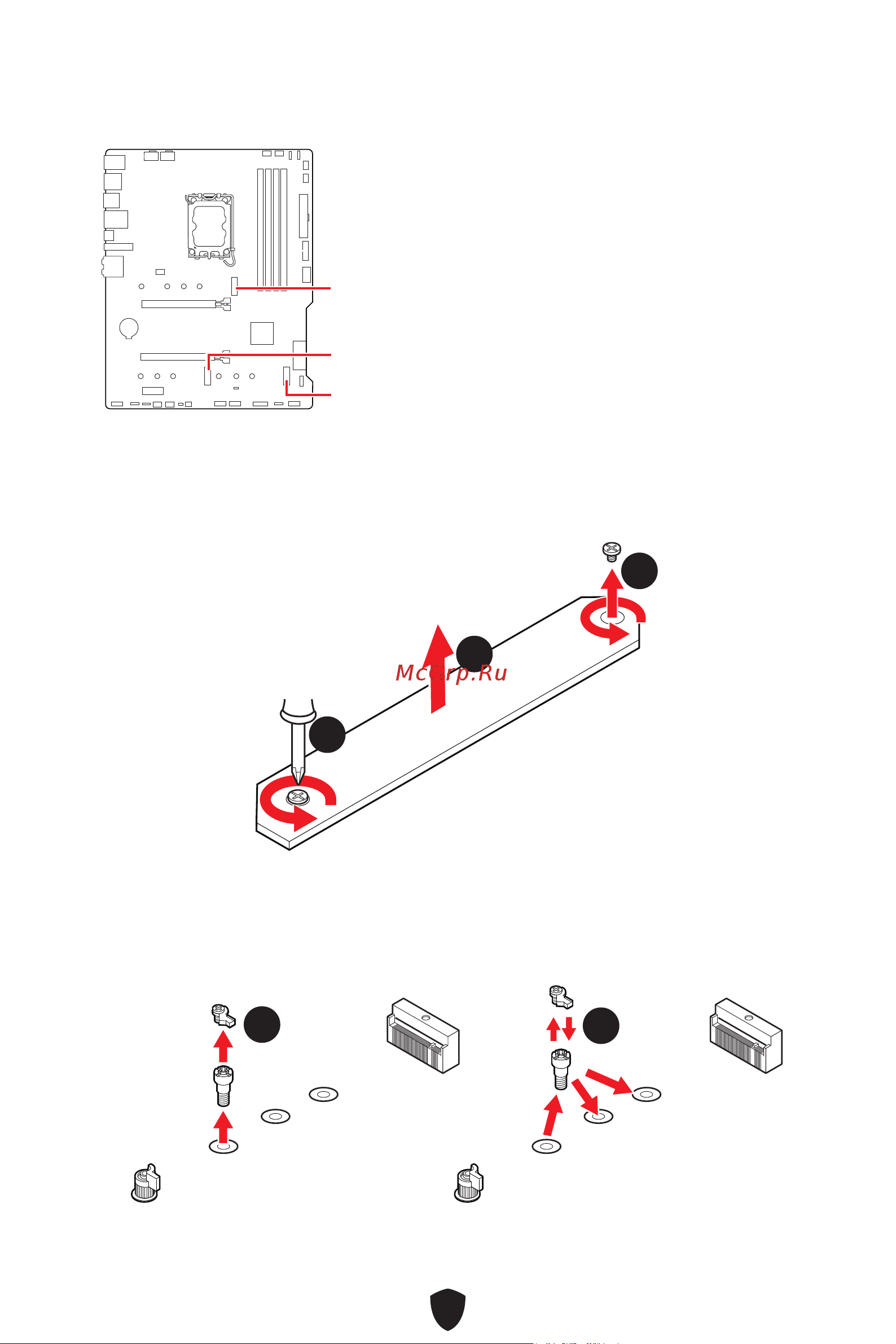

M2_1~3: M.2 插槽 (M 鍵)
M2_1
M2_2
M2_3
⚠
重要
∙
Intel® RST 僅支援 PCIe M.2 SSD 搭配 UEFI
ROM。
∙
如果您的 M.2 SSD 已搭載散熱片，在安裝 M.2
SSD 前，請先拔除 M.2 插槽的 M.2 底板或橡膠方
塊。請勿再安裝主機板提供的散熱片。
安裝 M.2 模組到 M2_1 插槽
1. 將 M.2 Shield Frozr 散熱片的螺絲取下。
2. 抬起 M.2 Shield Frozr 散熱片並取下。
22
11
11
3. 依照您 SSD 的長度移除或更換螺絲。如果您安裝的 2280 SSD，請跳過此步驟。
33
33
22110
2260
2242
