39

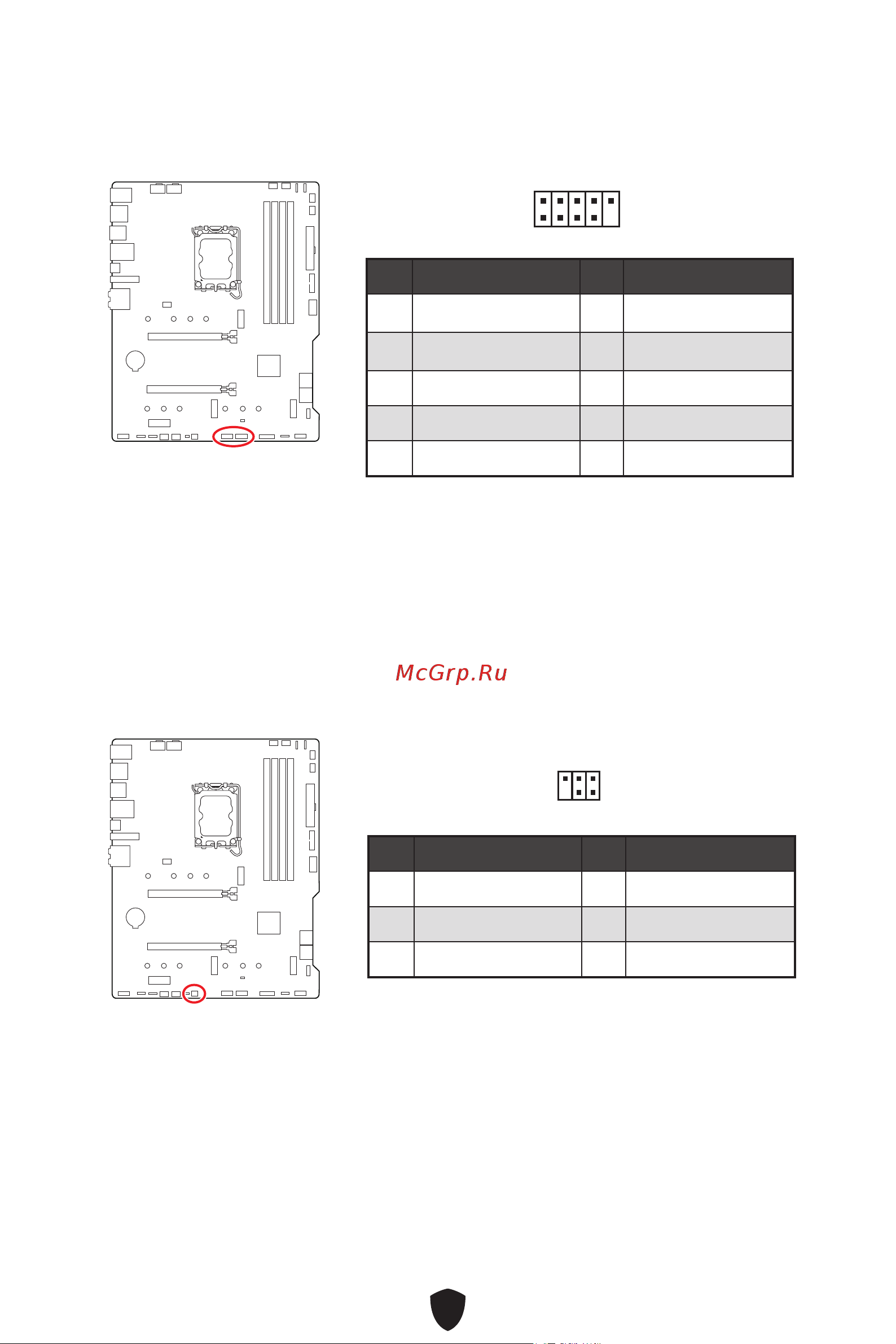

JUSB1~2: USB 2.0 接頭
這些接頭用於連接前面板的 USB 2.0 連接埠。
⚠
重要
∙
請注意，VCC 和接地接腳必須正確連接，以免造成零件受損。
∙
如要以 USB 連接埠對 iPad、iPhone 及 iPod 充電，請安裝 MSI Center 工具軟體。
接腳 訊號名稱 接腳 訊號名稱
1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC
1
2 10
9
JDASH1: 調試控制器接頭
此接頭可連接選擇性配置的調試控制器模組。
接腳 訊號名稱 接腳 訊號名稱
1 No Pin 2 NC
3 MCU_SMB_SCL_M 4 MCU_SMB_SDA_M
5 VCC5 6 Ground
1
2 6
5
