Wichtig

Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils

verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen

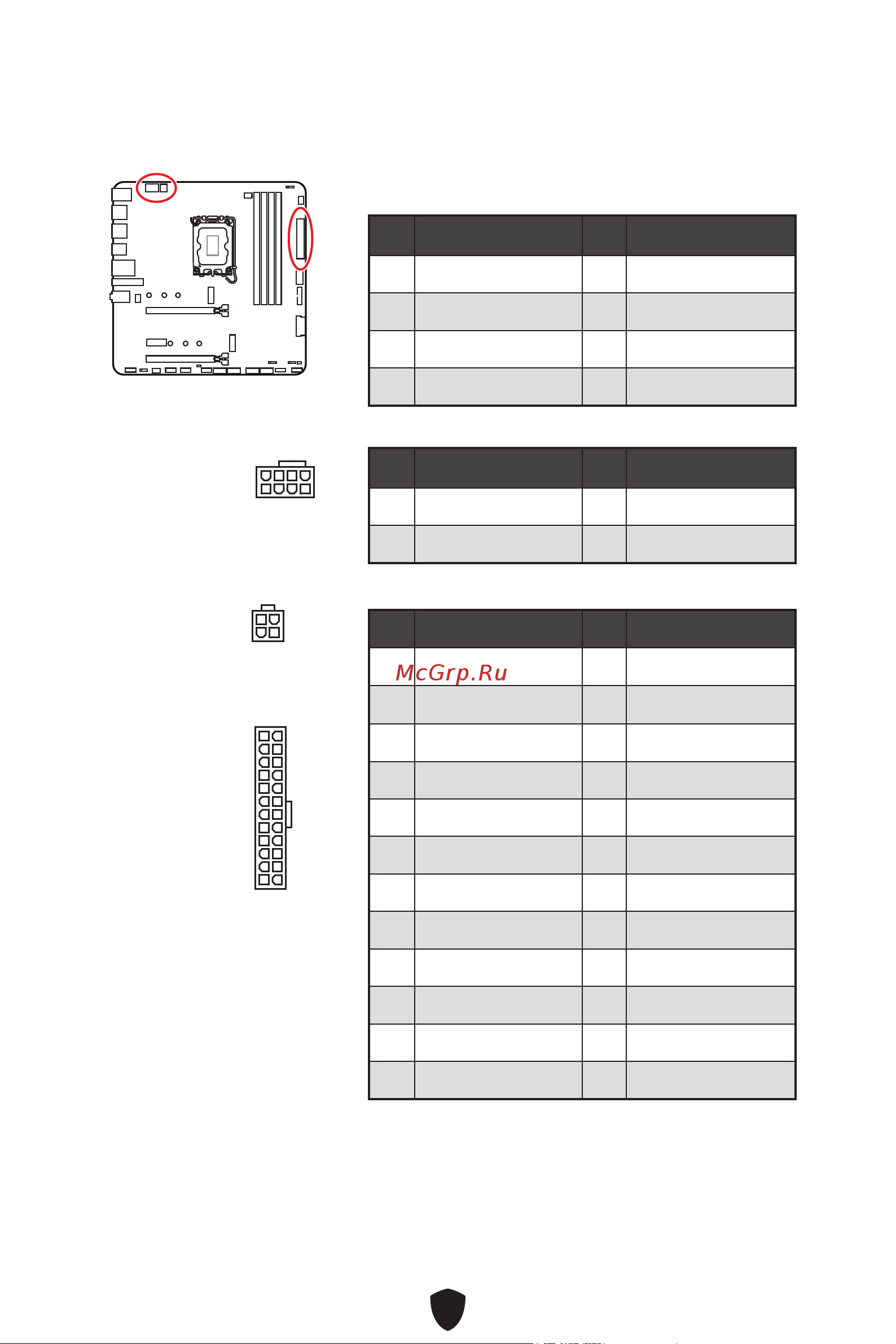

CPU_PWR1~2, ATX_PWR1: Stromanschlüsse

Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker.

CPU_PWR1

Pin Signalname Pin Signalname

1 Ground 2 Ground

3 Ground 4 Ground

5 +12V 6 +12V

7 +12V 8 +12V

CPU_PWR2

Pin Signalname Pin Signalname

1 Ground 2 Ground

3 +12V 4 +12V

ATX_PWR1

Pin Signalname Pin Signalname

1 +3,3V 2 +3,3V

3 Ground 4 +5V

5 Ground 6 +5V

7 Ground 8 PWR OK

9 5VSB 10 +12V

11 +12V 12 +3,3V

13 +3,3V 14 -12V

15 Ground 16 PS-ON#

17 Ground 18 Ground

19 Ground 20 Res

21 +5V 22 +5V

23 +5V 24 Ground

4 1

CPU_PWR1

CPU_PWR2

131

ATX_PWR1

2 1
