BAT1

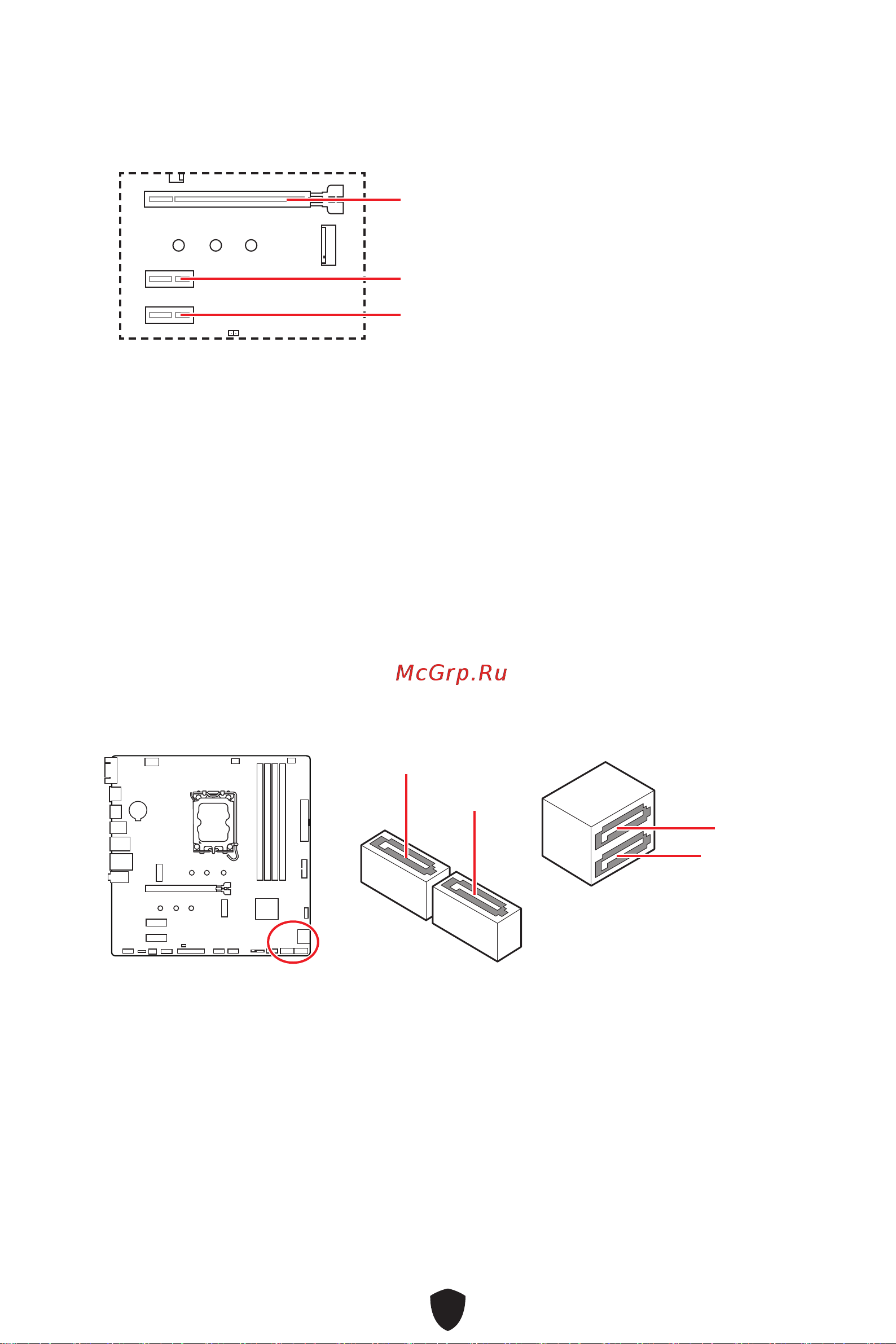

PCI_E1~3: Слоты расширения PCIe

PCI_E1: PCIe 4.0 x16 (от процессора)

PCI_E2: PCIe 4.0 x1 (от чипсета B760)

PCI_E3: PCIe 4.0 x1 (от чипсета B760)

⚠

Внимание!

∙

При установке массивной видеокарты, необходимо использовать такой

инструмент, как MSI Graphics Card Bolster для поддержки веса графической

карты и во избежание деформации слота.

∙

Перед установкой или извлечением плат расширения убедитесь, что кабель

питания отключен от электрической сети. Прочтите документацию на карту

расширения и выполните необходимые дополнительные аппаратные или

программные изменения для данной карты.

SATA_5~8: Разъемы SATA 6Гб/с

Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому

порту можно подключить одно устройство SATA.

⚠

Внимание!

∙

Избегайте перегибов кабеля SATA под прямым углом. В противном случае,

возможна потеря данных при передаче.

∙

Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,

для экономии занимаемого пространства к материнской плате рекомендуется

подключать плоский разъем.

∙

Разъем SATA5 будет недоступен при установке M.2 SATA SSD в разъем M2_2.

SATA_8

SATA_7

SATA_5

SATA_6
