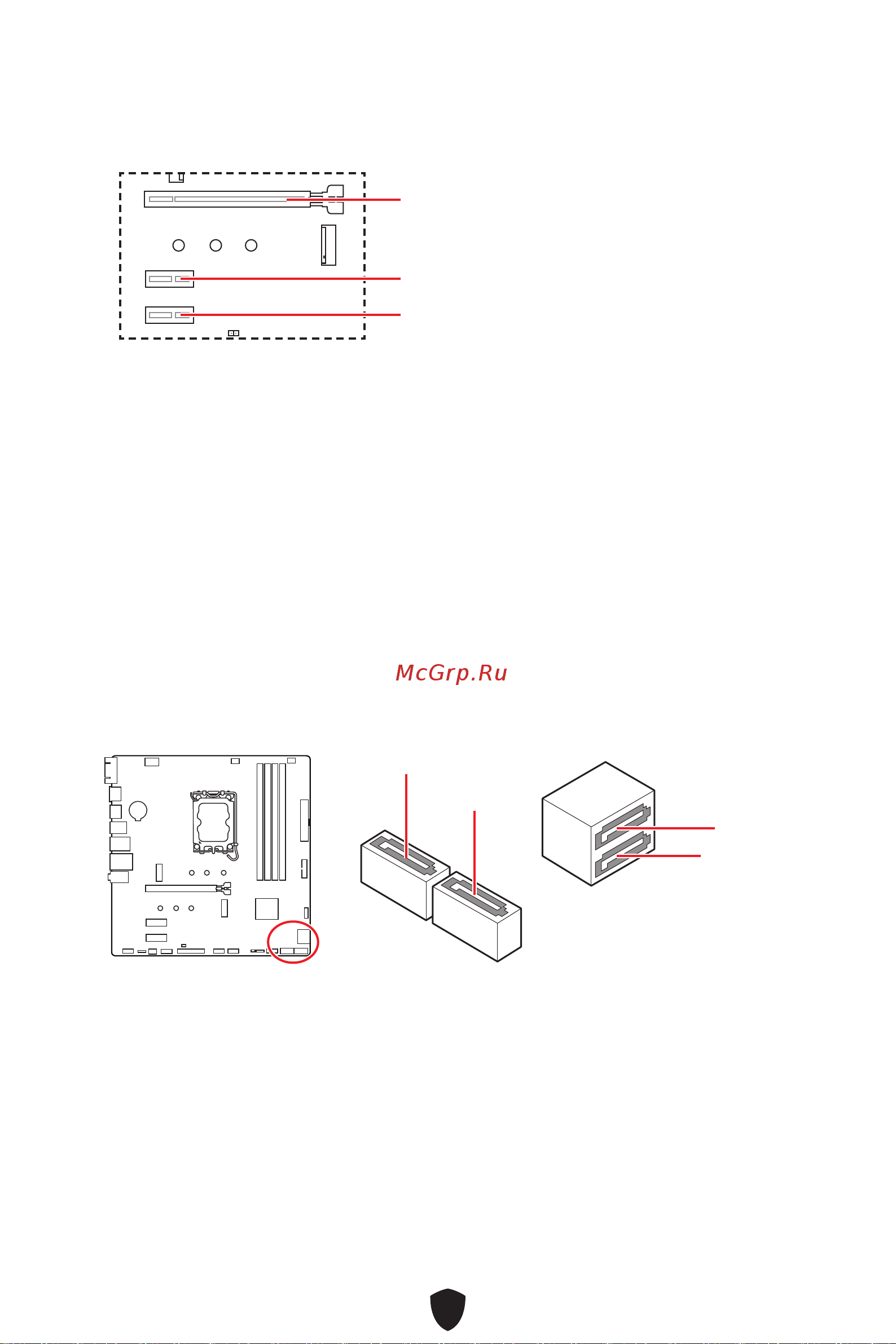

PCI_E1~3: PCIe 擴充插槽

PCI_E1: PCIe 4.0 x16 (源於 CPU)

PCI_E2: PCIe 4.0 x1 (源於 B760 晶片組)

PCI_E3: PCIe 4.0 x1 (源於 B760 晶片組)

⚠

重要

∙

若安裝大型顯卡，需要使用工具如 MSI 顯卡支撐架，以支撐其重量和防止插槽變形。

∙

新增或移除擴充卡時，請確認已關機並拔除電源線。請詳讀擴充卡說明文件，以了解所

需變更的軟硬體設定。

SATA_5~8: SATA 6Gb/s 插孔

這些插孔是 SATA 6Gb/s 介面連接埠。每個插孔皆可連接一個 SATA 裝置。

⚠

重要

∙

SATA 排線不可摺疊超過 90 度，以免傳輸資料時產生錯誤。

∙

SATA 排線兩端接頭外觀相似，建議將平頭端接到主機板，以節省空間。

∙

當 M2_2 插槽裝有 M.2 SATA SSD 時，SATA5 連接埠將不可用。

SATA_8

SATA_7

SATA_5

SATA_6
