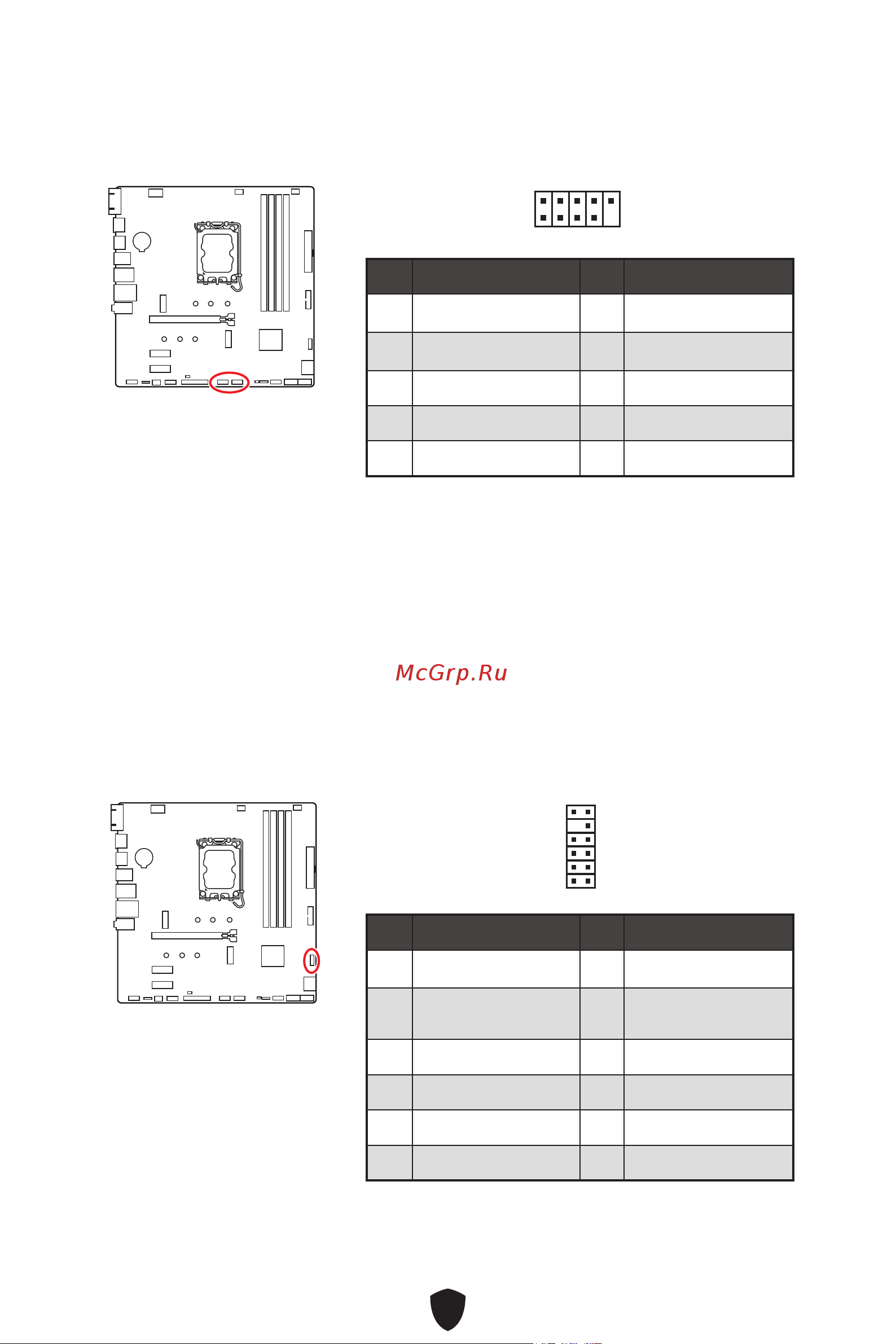

JUSB1~2: USB 2.0 接頭

這些接頭用於連接前面板的 USB 2.0 連接埠。

⚠

重要

∙

請注意，VCC 和接地接腳必須正確連接，以免造成零件受損。

∙

如要以 USB 連接埠對 iPad、iPhone 及 iPod 充電，請安裝 MSI Center 工具軟體。

接腳訊號名稱接腳訊號名稱

1 VCC 2 VCC

3 USB0- 4 USB1-

5 USB0+ 6 USB1+

7 Ground 8 Ground

9 No Pin 10 NC

2 10

JTPM1: TPM 模組接頭

此接頭用於連接可信賴平台模組 (TPM)。請參閱 TPM 安全平台手冊瞭解更多詳情。

接腳訊號名稱接腳訊號名稱

1 SPI Power 2 SPI Chip Select

Master In Slave Out (SPI

Data)

Master Out Slave In (SPI

Data)

5 Reserved 6 SPI Clock

7 Ground 8 SPI Reset

9 Reserved 10 No Pin

11 Reserved 12 Interrupt Request

12 11
