BAT1

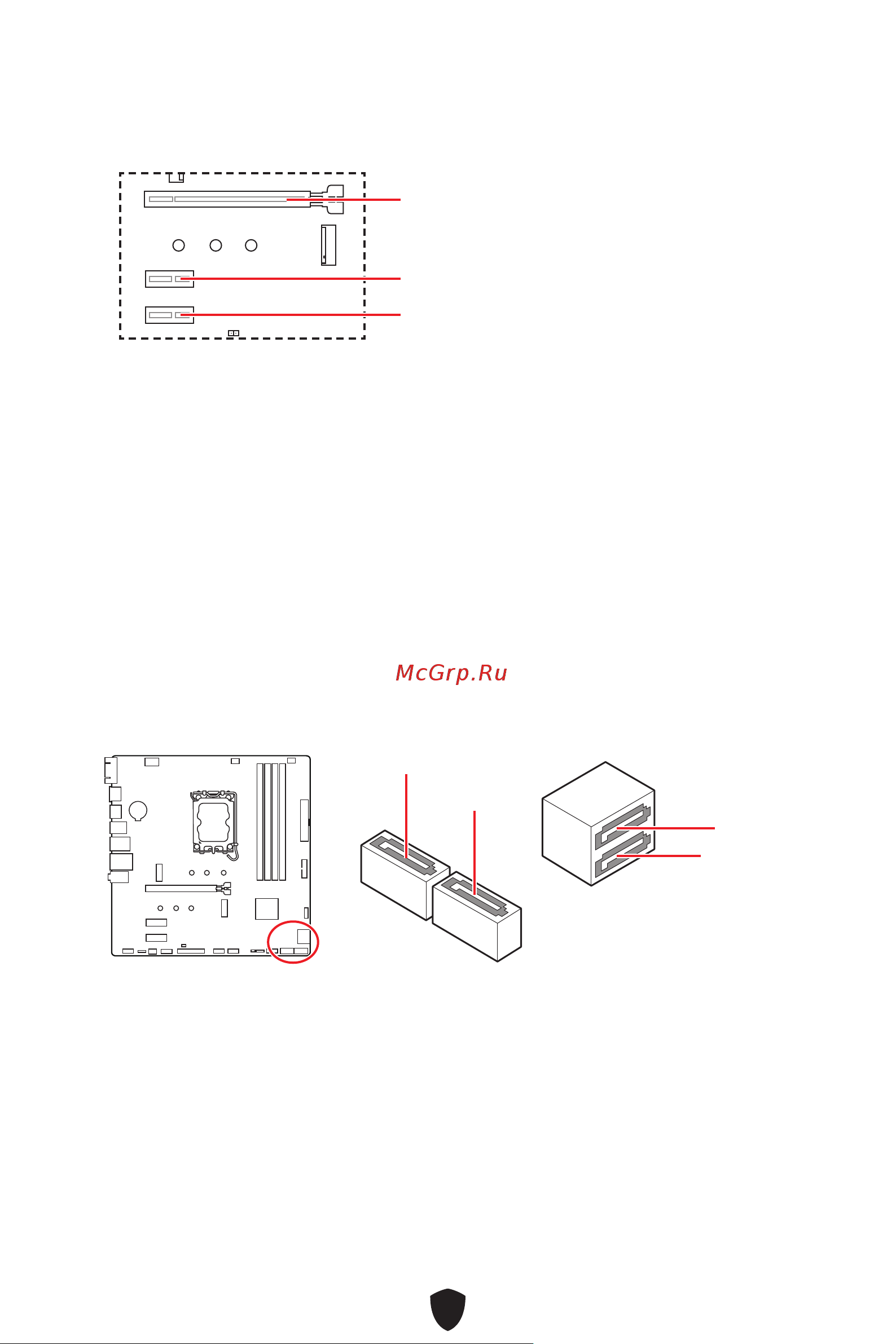

PCI_E1~3: PCIe Erweiterungssteckplätze

PCI_E1: PCIe 4.0 x16 (von CPU)

PCI_E2: PCIe 4.0 x1 (vom B760 Chipsatz)

PCI_E3: PCIe 4.0 x1 (vom B760 Chipsatz)

⚠

Wichtig

∙

Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen

Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine

Verformung des Steckplatzes vermeidet.

∙

Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der

Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder

entfernen. Lesen Sie bitte auch die Dokumentation der Erweiterungskarte, um

notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen.

SATA_5~8: SATA 6Gb/s Anschlüsse

Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro

Anschluss kann ein SATA Gerät angeschlossen werden.

⚠

Wichtig

∙

Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die

Folge sein.

∙

SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den

flachen Stecker auf dem Motherboard einstecken.

∙

Der SATA5 Anschluss wird nicht zur Verfügung stehen, wenn Sie eine M.2 SATA SSD

im M2_2 Steckplatz installieren.

SATA_8

SATA_7

SATA_5

SATA_6
