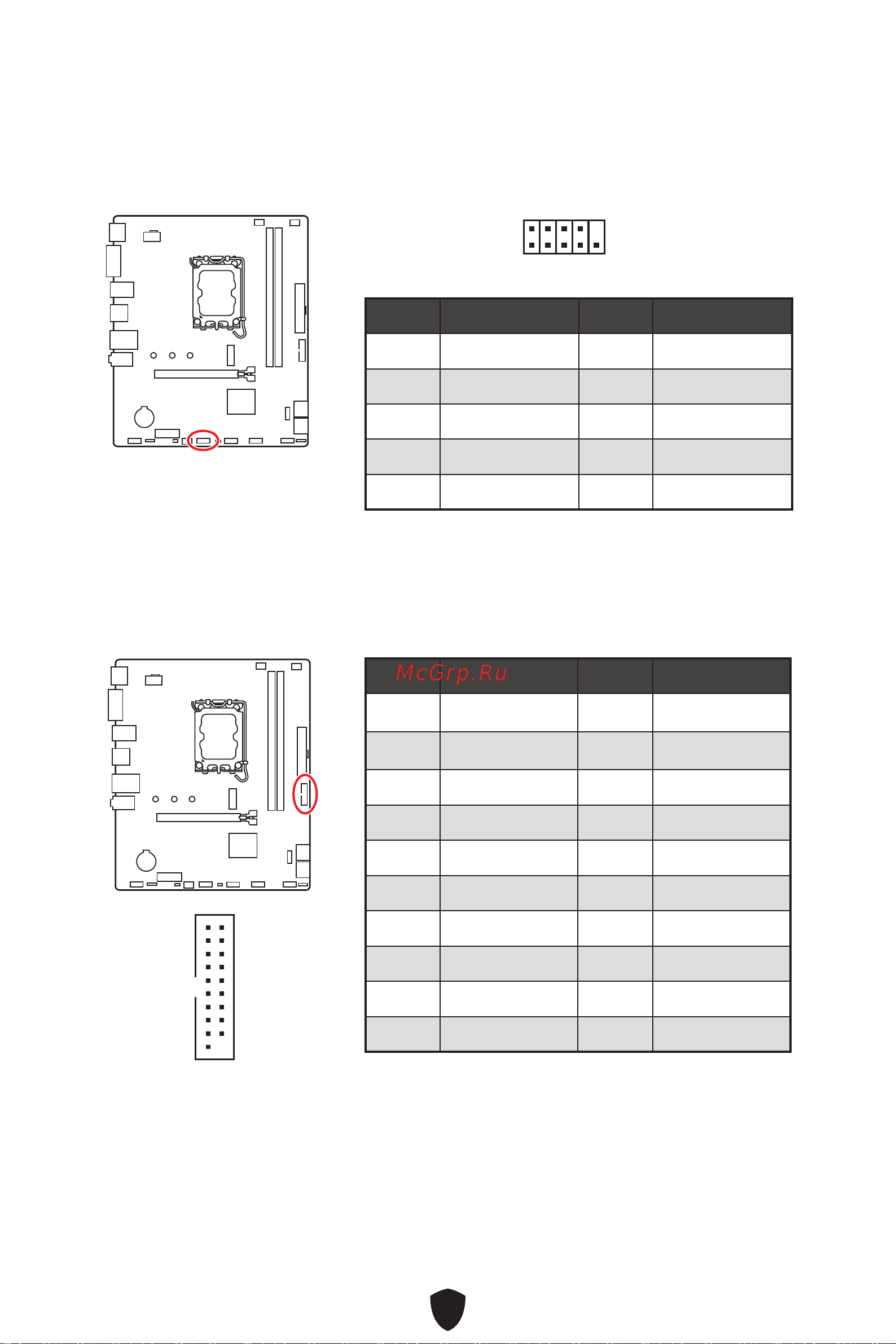

JUSB2: Разъем USB 3.2 Gen 1

Данный разъем предназначен для подключения портов USB 3.2 Gen 1 5Гб/с на

передней панели.

⚠

Внимание!

Помните, что во избежание повреждений, необходимо правильно подключать

контакты питания и земли.

Контакт Название сигнала Контакт Название сигнала

1 Power 2 USB3_RX_DN

3 USB3_RX_DP 4 Ground

5 USB3_TX_C_DN 6 USB3_TX_C_DP

7 Ground 8 USB2.0-

9 USB2.0+ 10 Ground

11 USB2.0+ 12 USB2.0-

13 Ground 14 USB3_TX_C_DP

15 USB3_TX_C_DN 16 Ground

17 USB3_RX_DP 18 USB3_RX_DN

19 Power 20 No Pin

10 11

JCOM1: Разъем последовательного порта

Данный разъем позволяет подключить последовательный порт, размещенный на

внешнем бракете.

2 10

Контакт Название сигнала Контакт Название сигнала

1 DCD 2 SIN

3 SOUT 4 DTR

5 Ground 6 DSR

7 RTS 8 CTS

9 RI 10 No Pin
