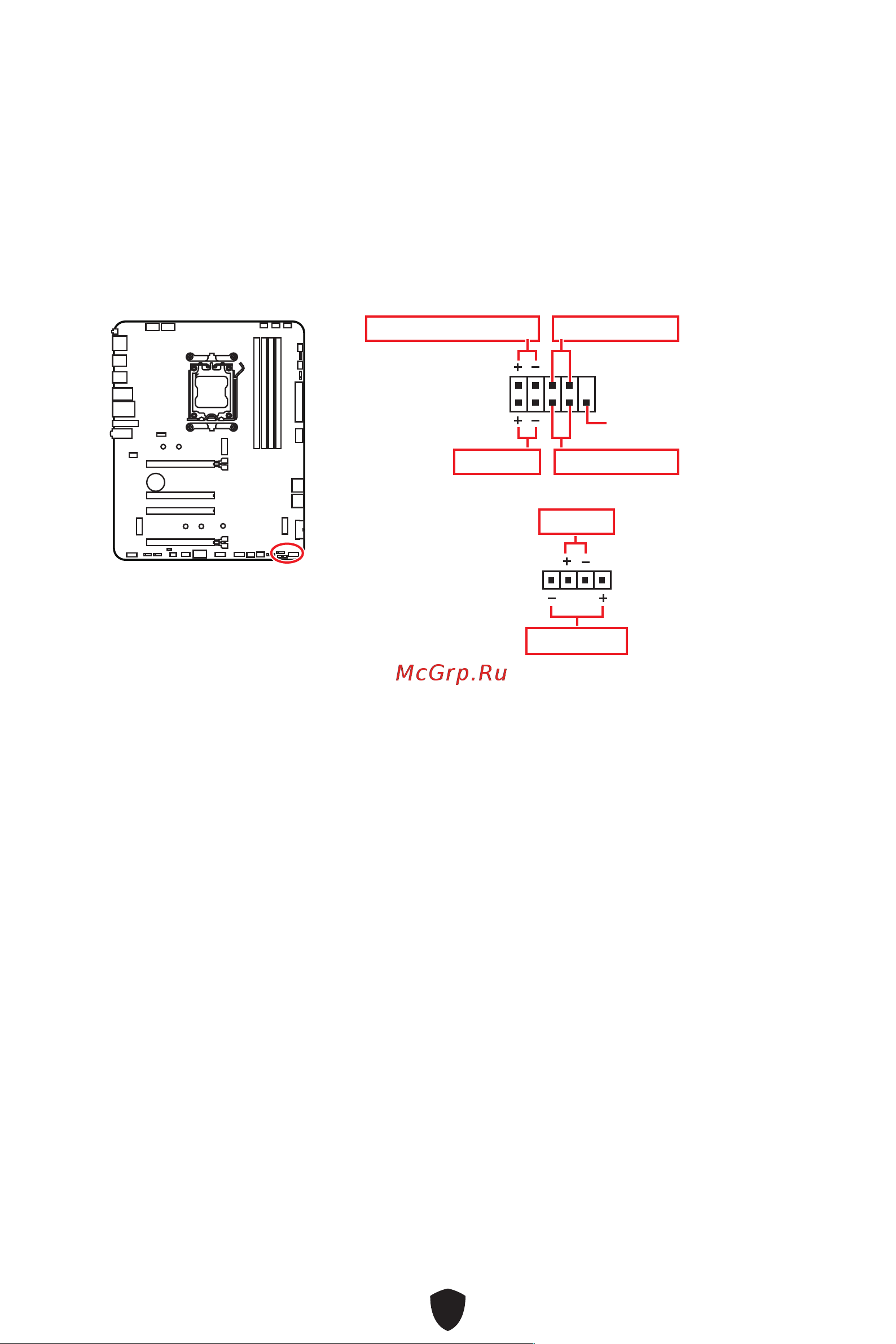

JFP1, JFP2: Разъемы передней панели

Разъем JFP1 управляет включением питания, перезагрузкой и индикаторами

на корпусе ПК. Коннекторы Power Switch/ Reset Switch используются для

подключения кнопки питания / кнопки перезагрузки. Коннектор Power LED

используется для подключения индикатора на корпусе ПК. Коннектор HDD

LED для подключения индикатора, который указывает на активность жесткого

диска. Разъем JFP2 предназначен для подключения зуммера и динамика. Чтобы

подключить кабели от корпуса ПК к контактам на материнской плате, следуйте

указаниям на рисунках.

2 10

Индикатор питания

Reserved

Power Switch

JFP1

Reset SwitchHDD LED

JFP2

Зуммер

Динамики

⚠

Внимание!

Необходимо подключить кабели Power LED и HDD LED к соответствующему

положительному и отрицательному контактам на материнской плате. В

противном случае индикаторы не будут работать должным образом.
