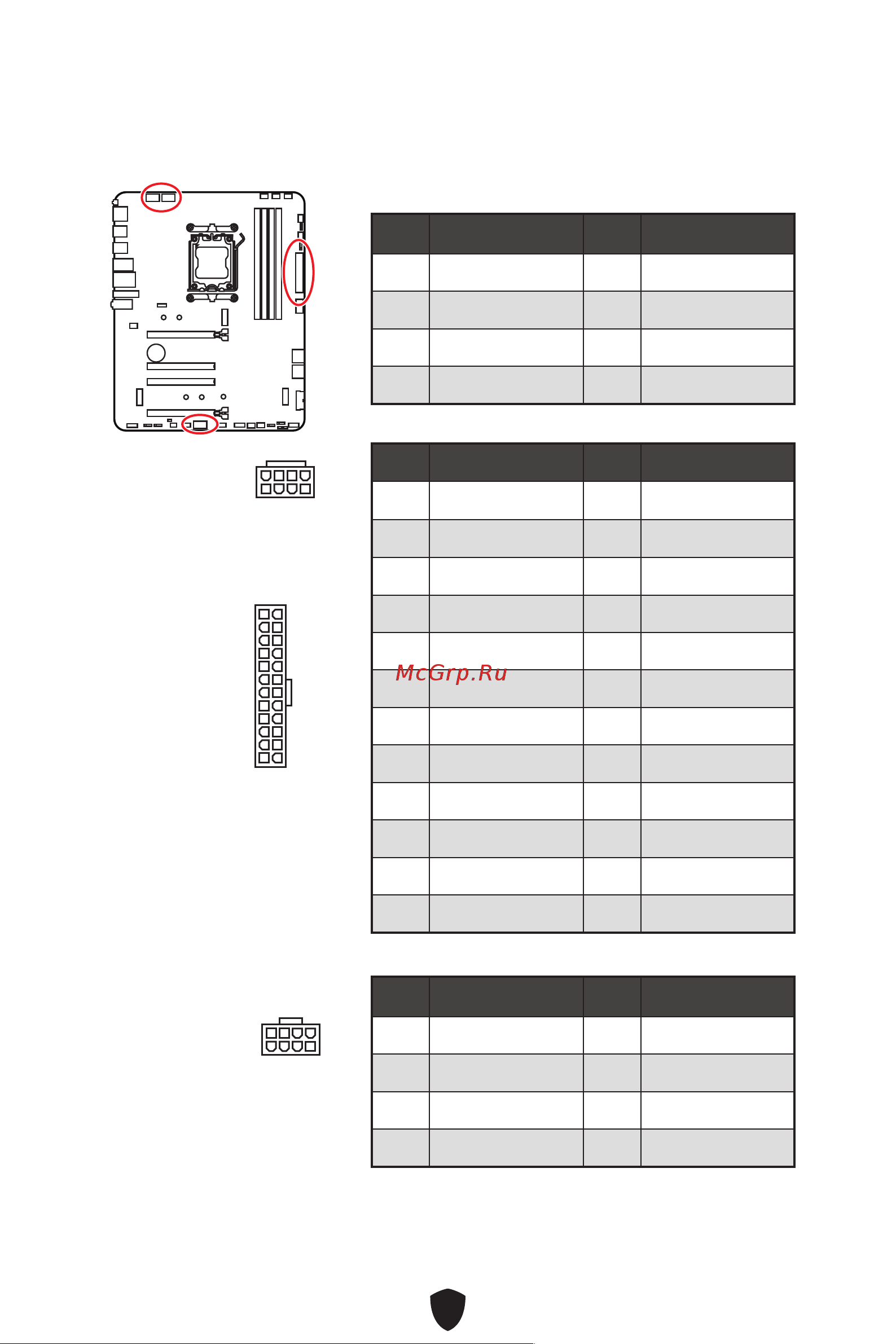

CPU_PWR1~2, ATX_PWR1, PCIE_PWR1: Разъемы питания

Данные разъемы предназначены для подключения блока питания ATX.

⚠

Внимание!

Для обеспечения стабильной работы системной платы проверьте надежность

подключения всех кабелей питания к блоку питания АТХ.

CPU_PWR1~2

Контакт Название сигнала Контакт Название сигнала

1 Ground 2 Ground

3 Ground 4 Ground

5 +12В 6 +12В

7 +12В 8 +12В

PCIE_PWR1

Контакт Название сигнала Контакт Название сигнала

1 +12В 2 +12В

3 +12В 4 SENS1

5 Ground 6 SENS0

7 Ground 8 Ground

ATX_PWR1

Контакт Название сигнала Контакт Название сигнала

1 +3,3В 2 +3,3В

3 Ground 4 +5В

5 Ground 6 +5В

7 Ground 8 PWR OK

9 5VSB 10 +12В

11 +12В 12 +3,3В

13 +3,3В 14 -12В

15 Ground 16 PS-ON#

17 Ground 18 Ground

19 Ground 20 Res

21 +5В 22 +5В

23 +5В 24 Ground

4 1

CPU_PWR1~2

131

ATX_PWR1

4 1

PCIE_PWR1
