Пункт Описание

10 Линейный выход

Порты USB 40 Гбит/с Type-C (от контроллера ASM4242)

●

Поддержка функции DisplayPort через разъем USB Type-C®

* Порты USB 40 Гбит/с Type-C на задней панели и разъем M2_2 разделяют

пропускную способность PCIe 5.0 x4. Порты USB работают в режиме PCIe 5.0

x2 при установке устройства в разъем M2_2. Вы можете переключить разъем

M2_2 в режим PCIe 5.0 x4 в настройках BIOS, при этом порты USB 40 Гбит/с

Type-C будут недоступны..

** Порты USB 40 Гбит/с Type-C на задней панели работают только в режиме

PCIe 4.0 x2 при установке процессоров Ryzen™ 8500/ 8300-серии.

12 Порты USB 10 Гбит/с Type- C (от процессора)

13 Порты USB 10 Гбит/с Type-C (от чипсета X870E)

14 Порты USB 10 Гбит/с Type-A (от чипсета X870E)

Оптический разъем S/PDIF OUT

16 Микрофонный вход

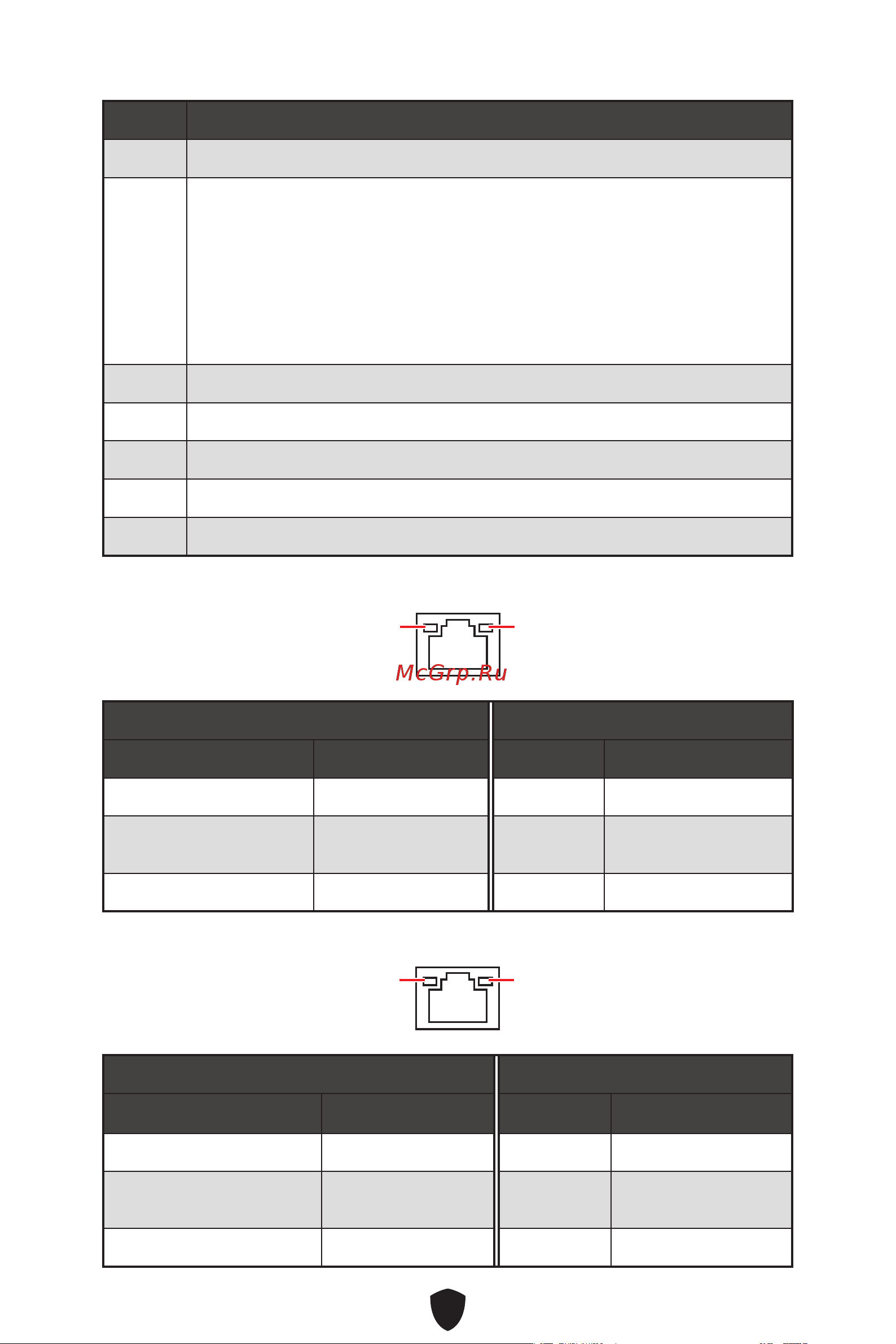

Таблица состояний индикатора порта LAN 10 Гбит/с

Скорость передачи данных

Подключение/

Работа индикатора

Подключение/ Работа индикатора Скорость передачи данных

Состояние Описание Состояние Скорость

Выкл. Не подключен Выкл. －

Медленно мигает зеленым Подключен Зеленый

100 Мбит/с / 1 Гбит/с /

2.5 Гбит/с/ 5 Гбит/с

Быстро мигает зеленым Передача данных Желтый 10 Гбит/с

Таблица состояний индикатора порта LAN 5 Гбит/с

Скорость передачи данных

Подключение/

Работа индикатора

Подключение/ Работа индикатора Скорость передачи данных

Состояние Описание Состояние Скорость

Выкл. Не подключен Выкл. 10 Мбит/с

Медленно мигает желтым Подключен Зеленый

100 Мбит/с / 1 Гбит/с /

2.5 Гбит/с

Быстро мигает желтым Передача данных Оранжевый 5 Гбит/с
