BAT1

PCI_E1~6: PCIe 扩展插槽

PCI_E1: PCIe 5.0 x16 (来自 CPU)

PCI_E2: PCIe 3.0 x1 (来自 Z690 芯片组)

PCI_E3: PCIe 3.0 x1 (来自 Z690 芯片组)

PCI_E5: PCIe 3.0 x1 (来自 Z690 芯片组)

PCI_E6: PCIe 3.0 x1 (来自 Z690 芯片组)

PCI_E4: PCIe 3.0 x4 (来自 Z690 芯片组)

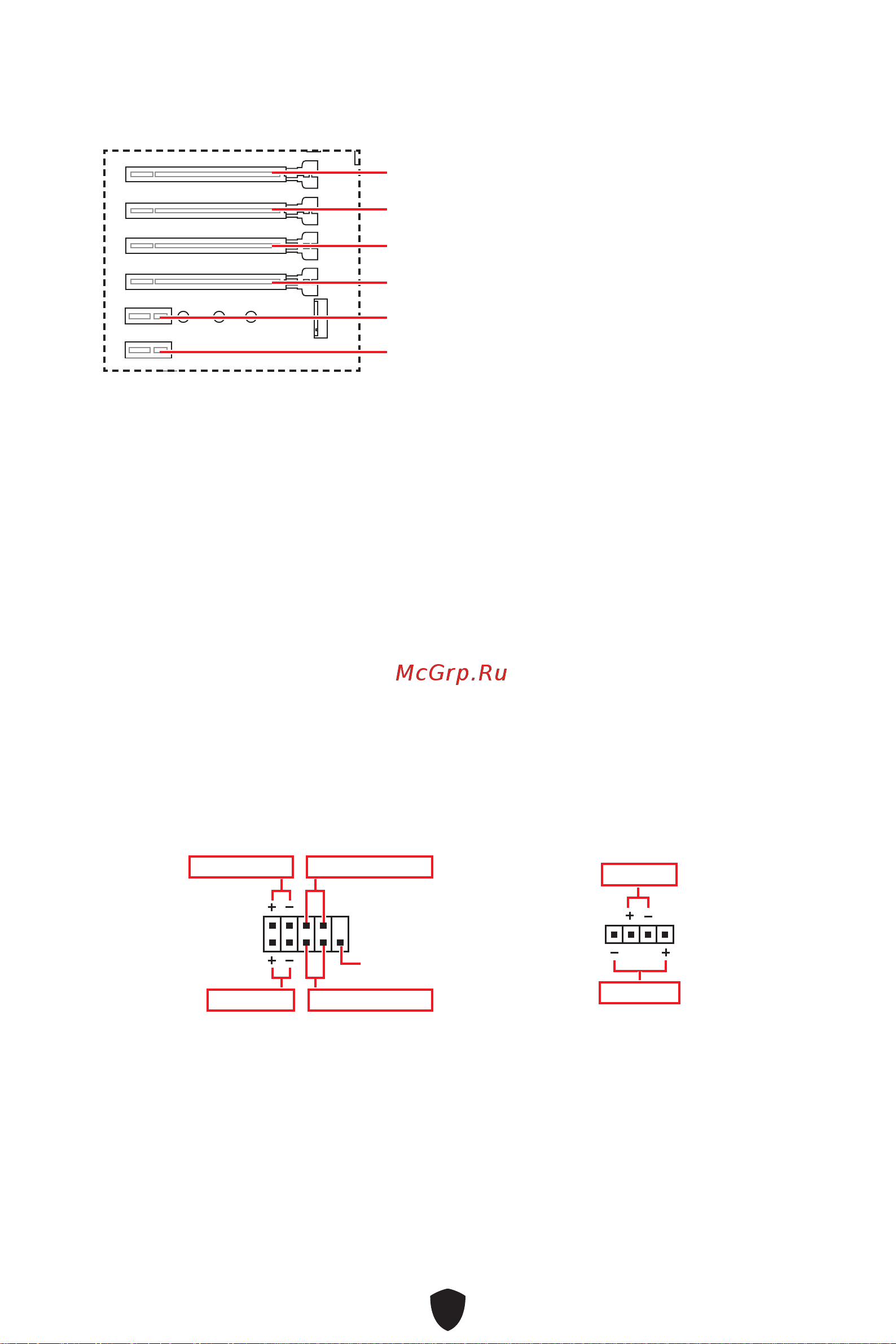

JFP1, JFP2: 前置面板接口

JFP1 接口控制 PC 机箱 / 机箱上的电源开启、电源重启和 LED。电源开关 / 重启开关接头

允许您连接电源按钮 / 重启按钮。电源 LED 接头连接到 PC 机箱上的 LED 灯，HDD LED

接头指示硬盘的活动。JFP2 接口用于蜂鸣器和扬声器。要将电缆从 PC 机箱连接到正确的

引脚，请参考以下图示。

2 10

Power LED

Reserved

Power Switch

JFP1

Reset SwitchHDD LED

JFP2

Buzzer

Speaker

⚠

注意

请注意，Power LED 和 HDD LED 有正负极连接，您需要将电缆连接到主板上对应的正负

极端口。否则，LED 将无法正常工作。

⚠

注意

∙

如果您安装了一个大而重的显卡时，您需要使用一个辅助工具如 MSI 显卡支架千斤顶

来支撑其重量，以防止插槽变形。

∙

为了使安装单个 PCIe x16 扩展卡获得最佳性能。建议使用 PCI_E1 插槽。

∙

当添加或移除扩展卡时，请先关闭电源，并将电源线由插座上拔除。请查看关于扩展卡

的文档以便检查必要附件的硬件和软件变化。
