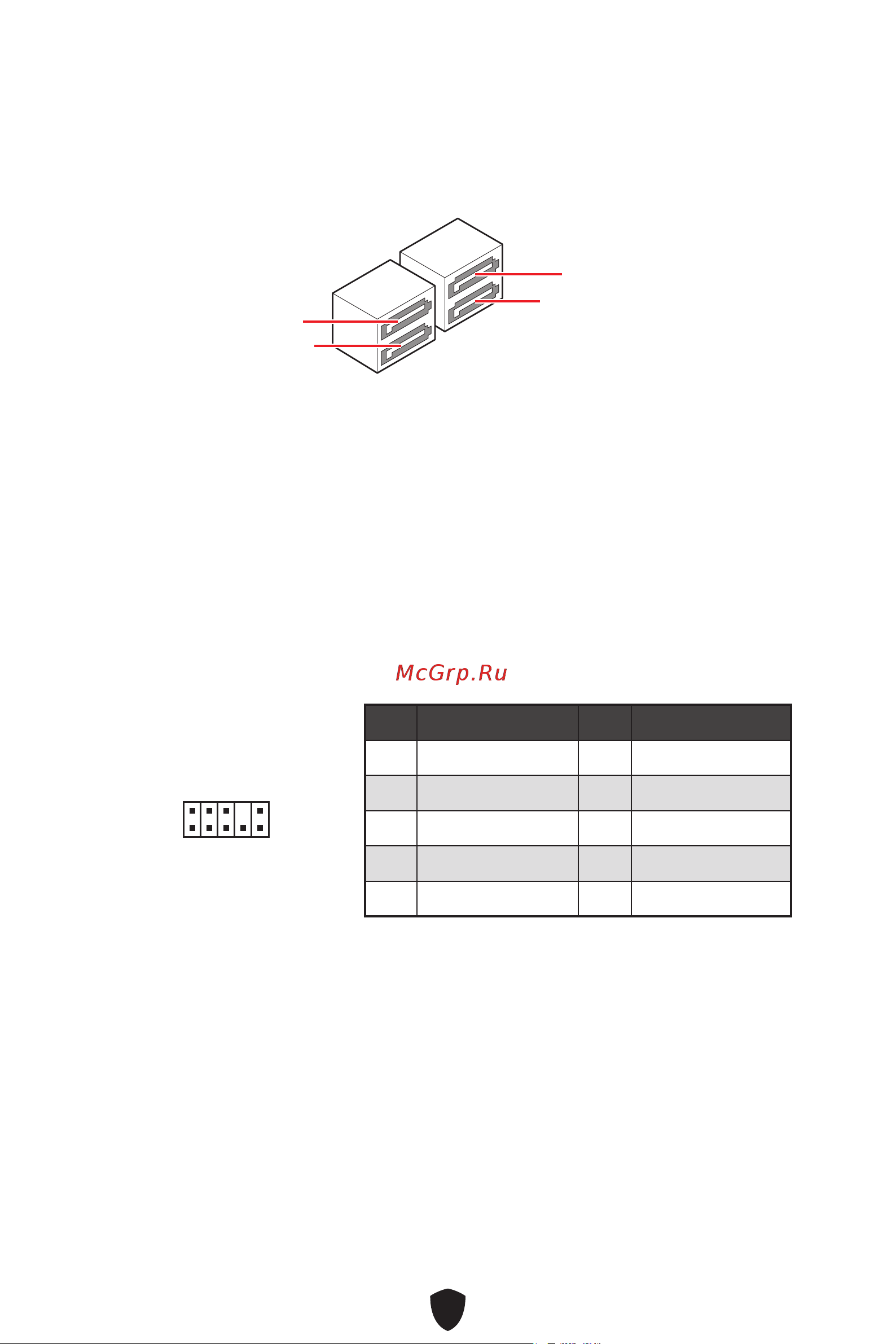

SATA5~8: SATA 6Gb/s 接口

这些接口是串行 SATA 6Gb/s 介面接口。每个接口可以连接一个串行 SATA 设备。

⚠

注意

∙

请勿将串行 SATA 数据线对折成 90 度。否则，传输过程中可能会出现数据丢失。

∙

SATA 数据线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板上。

SATA5

SATA7

SATA8

SATA6

JAUD1: 前置音频接口

此接口允许您连接前置面板上音频插孔。

1

2 10

9

针脚信号名称针脚信号名称

1 MIC L 2 Ground

3 MIC R 4 NC

5 Head Phone R 6 MIC Detection

7 SENSE_SEND 8 No Pin

9 Head Phone L 10 Head Phone Detection
