M2_1~2: M.2 插槽 (M 鍵)

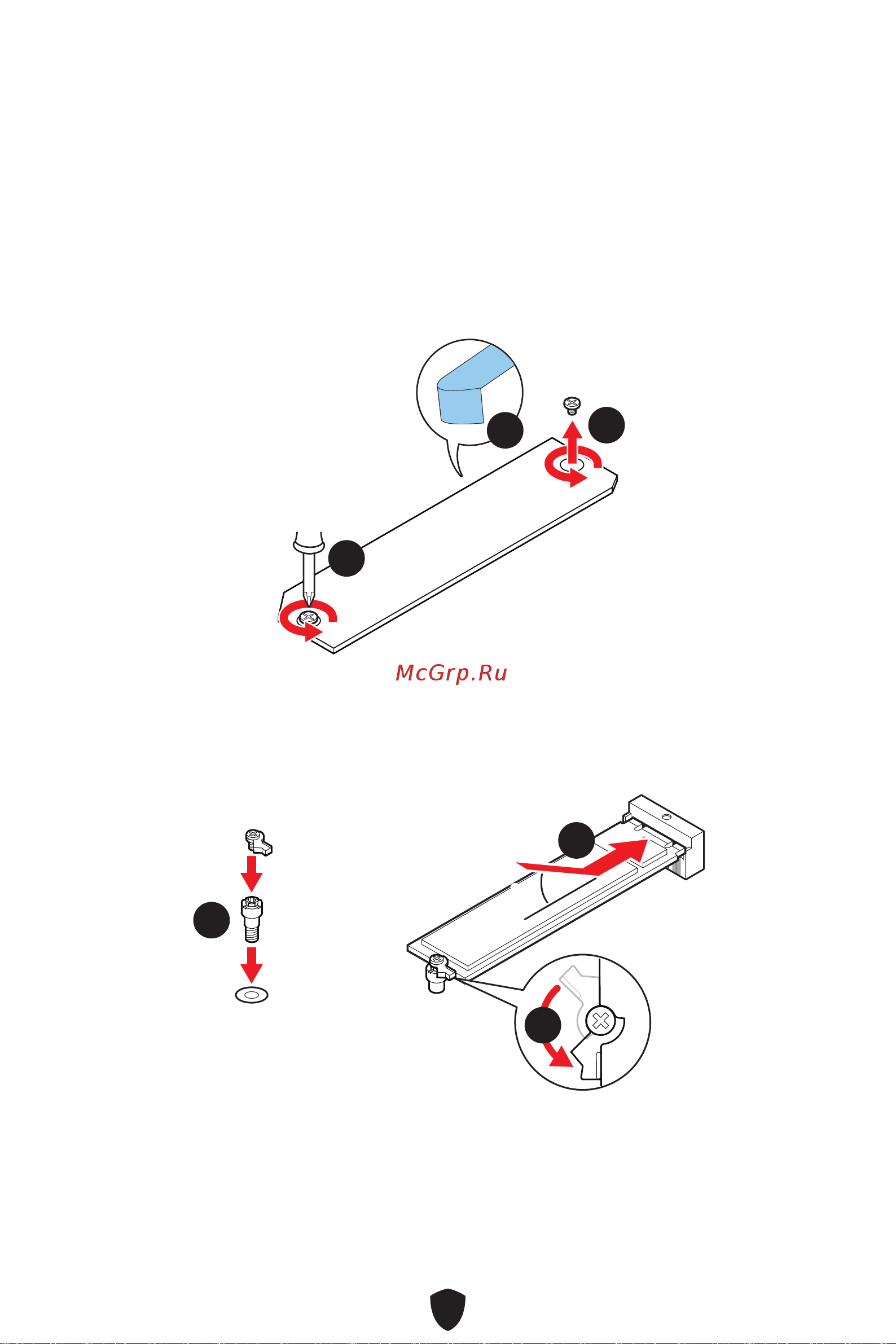

請按照下圖所示將 M.2 裝置安裝到 M.2 插槽中。

安裝 M.2 模組

M2_1 插槽

1. 將 M.2 SHIELD FROZR 散熱片的螺絲取下。

2. 掀起 M.2 SHIELD FROZR 散熱片，並取下導熱墊上的保護膠片。

M2_1

3. 如果沒有安裝簡易 M.2 卡扣，請依照您的 SSD 長度在 M.2 插槽安裝提供的簡易 M.2

卡扣套件。

4. 將 M.2 SSD 以 30 度角插入 M.2 插槽。

5. 旋轉簡易 M.2 卡扣固定 M.2 SSD。

30º30º
