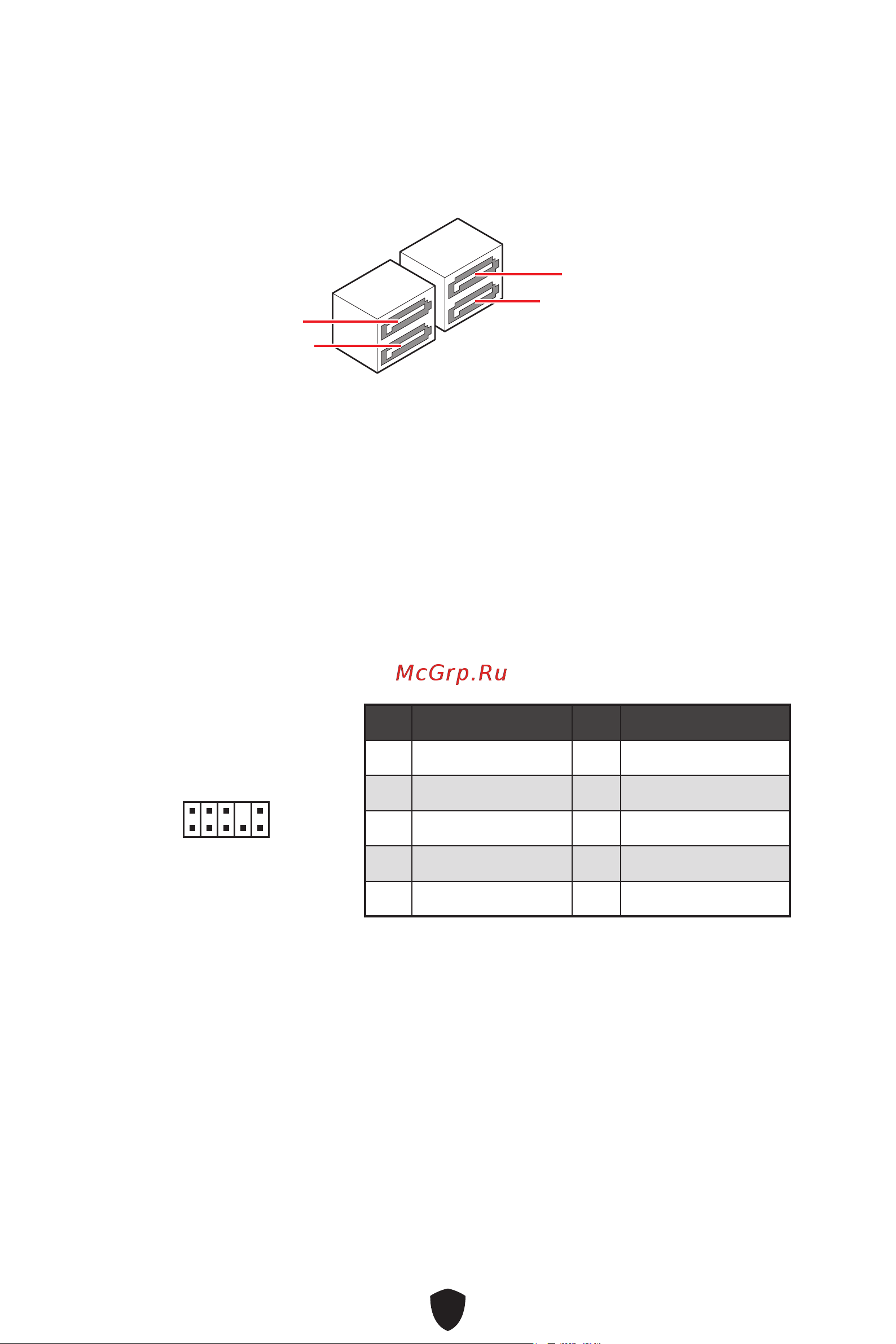

SATA5~8: SATA 6Gb/s 插孔

這些插孔是 SATA 6Gb/s 介面連接埠。每個插孔皆可連接一個 SATA 裝置。

⚠

重要

∙

SATA 排線不可摺疊超過 90 度，以免傳輸資料時產生錯誤。

∙

SATA 排線兩端接頭外觀相似，建議將平頭端接到主機板，以節省空間。

SATA5

SATA7

SATA8

SATA6

JAUD1: 前置音效插孔

本插孔用於連接前面板的音訊插孔。

1

2 10

9

接腳訊號名稱接腳訊號名稱

1 MIC L 2 Ground

3 MIC R 4 NC

5 Head Phone R 6 MIC Detection

7 SENSE_SEND 8 No Pin

9 Head Phone L 10 Head Phone Detection
