M2_1~2: M.2スロット (Key M)

下図のようにM.2ソリッドステートドライブ (SSD)をM.2スロットに取り付けます。

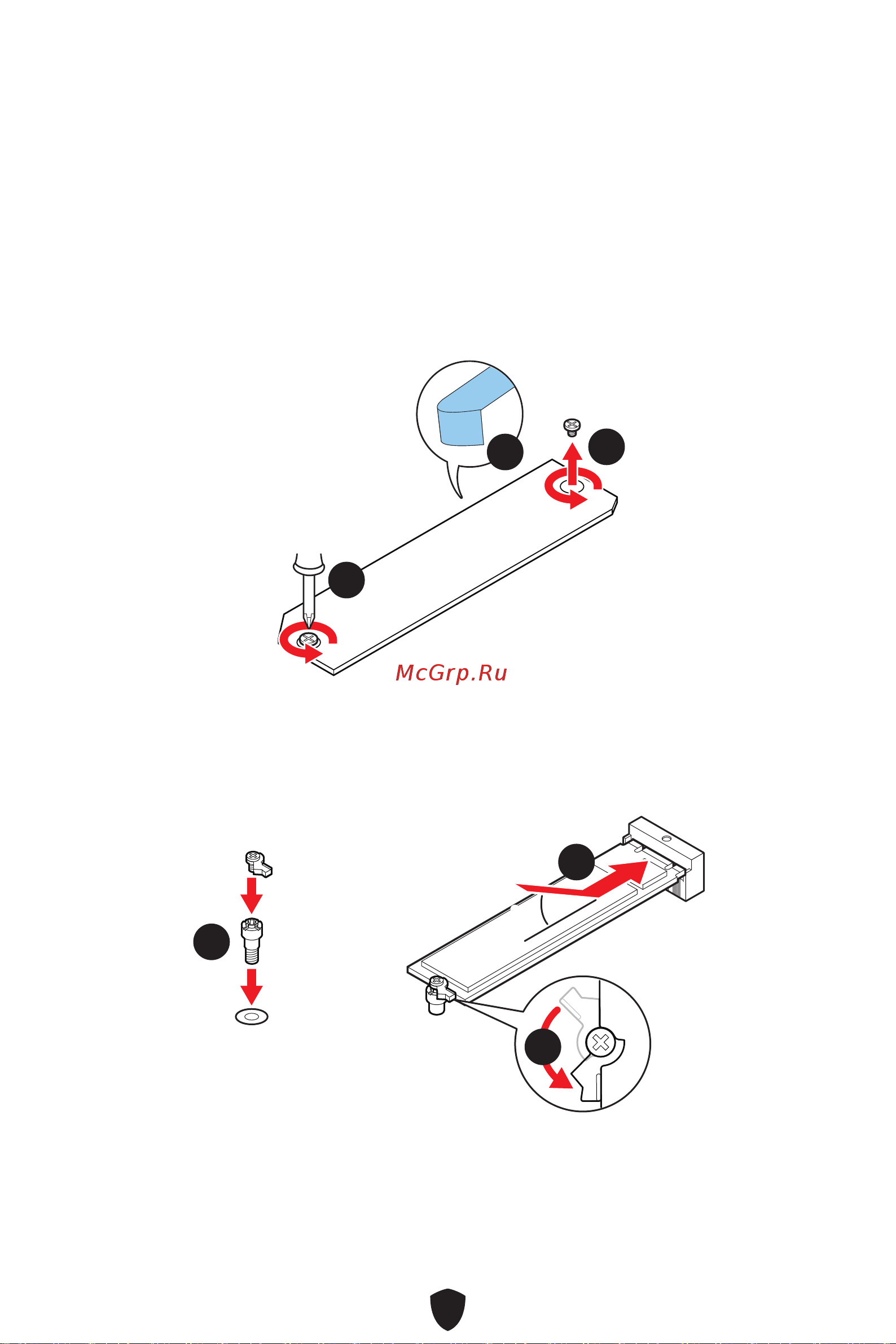

M.2モジュールの取り付け

M2_1スロットの場合

1. M.2 SHIELD FROZRヒートシンクのねじを緩めます。

2. M.2 SHIELD FROZRヒートシンクを持ち上げ、熱パッドから保護膜を取り外しま

す。

M2_1

3. EZ M.2クリックが取り付けられていない場合、SSDの長さによって供給のEZ M.2ク

リックキットをM.2スロットに取り付けます。

4. 30°の角度でM.2 SSDをM.2スロットに挿入します。

5. EZ M.2クリップを回してM.2 SSDを固定します。

30º30º
