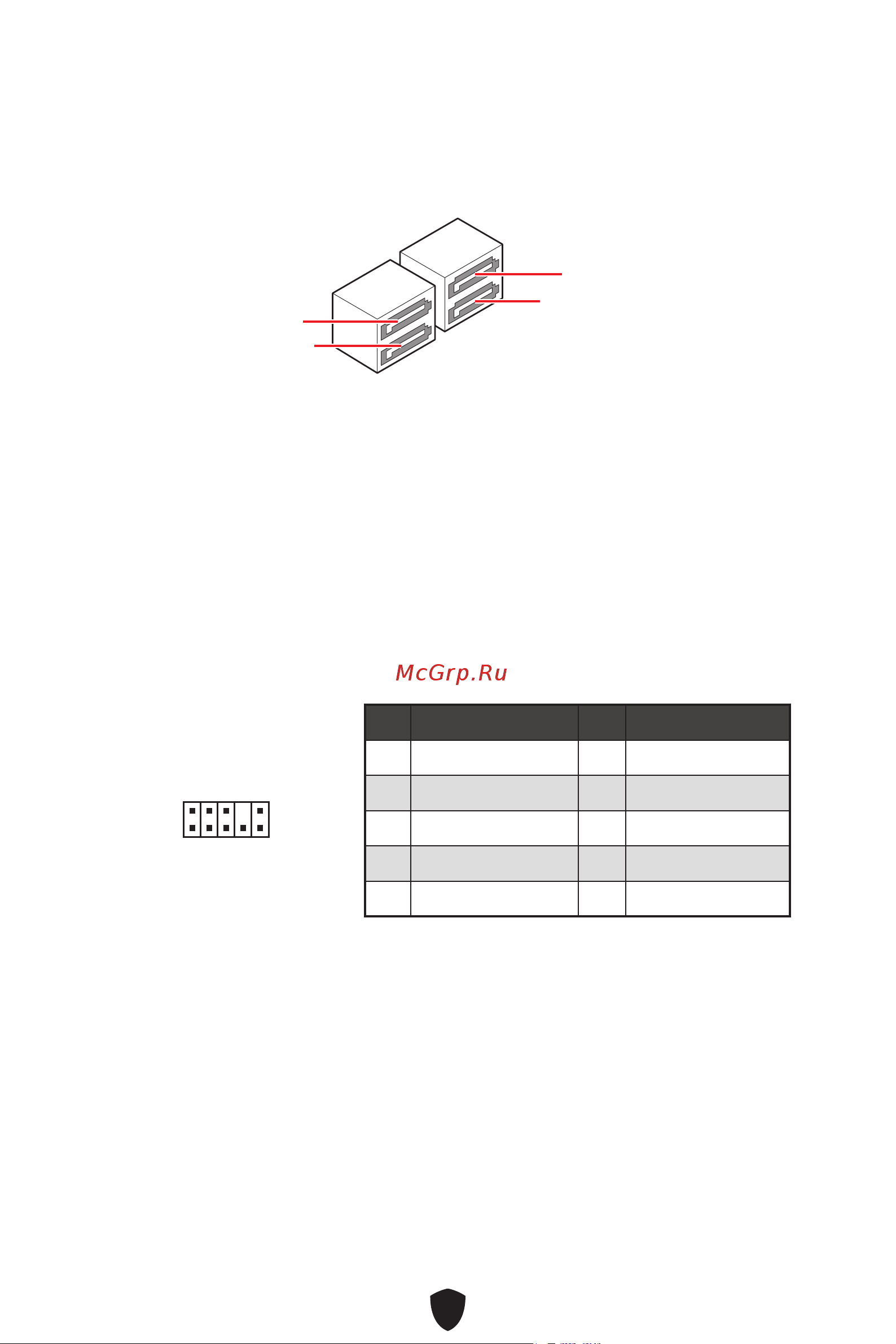

SATA5~8: SATA 6Gb/sコネクター

これらのコネクターはSATA 6Gb/sインターフェースポートです。一つのコネクターにつき、一

つのSATAデバイスを接続できます。

⚠

注意

∙

SATAケーブルは90度以下の角度に折り曲げないでください。データ損失を起こす恐れが

あります。

∙

SATAケーブルは両端に同一のプラグを備えています。然し、スペースの確保のためにマザ

ーボードにはストレートタイプのコネクタを接続されることをお薦めします。

SATA5

SATA7

SATA8

SATA6

JAUD1: フロントオーディオコネクター

このコネクターにはフロントパネルのオーディオジャックを接続します。

2 10

ピン信号名ピン信号名

1 MIC L 2 Ground

3 MIC R 4 NC

5 Head Phone R 6 MIC Detection

7 SENSE_SEND 8 No Pin

9 Head Phone L 10 Head Phone Detection
