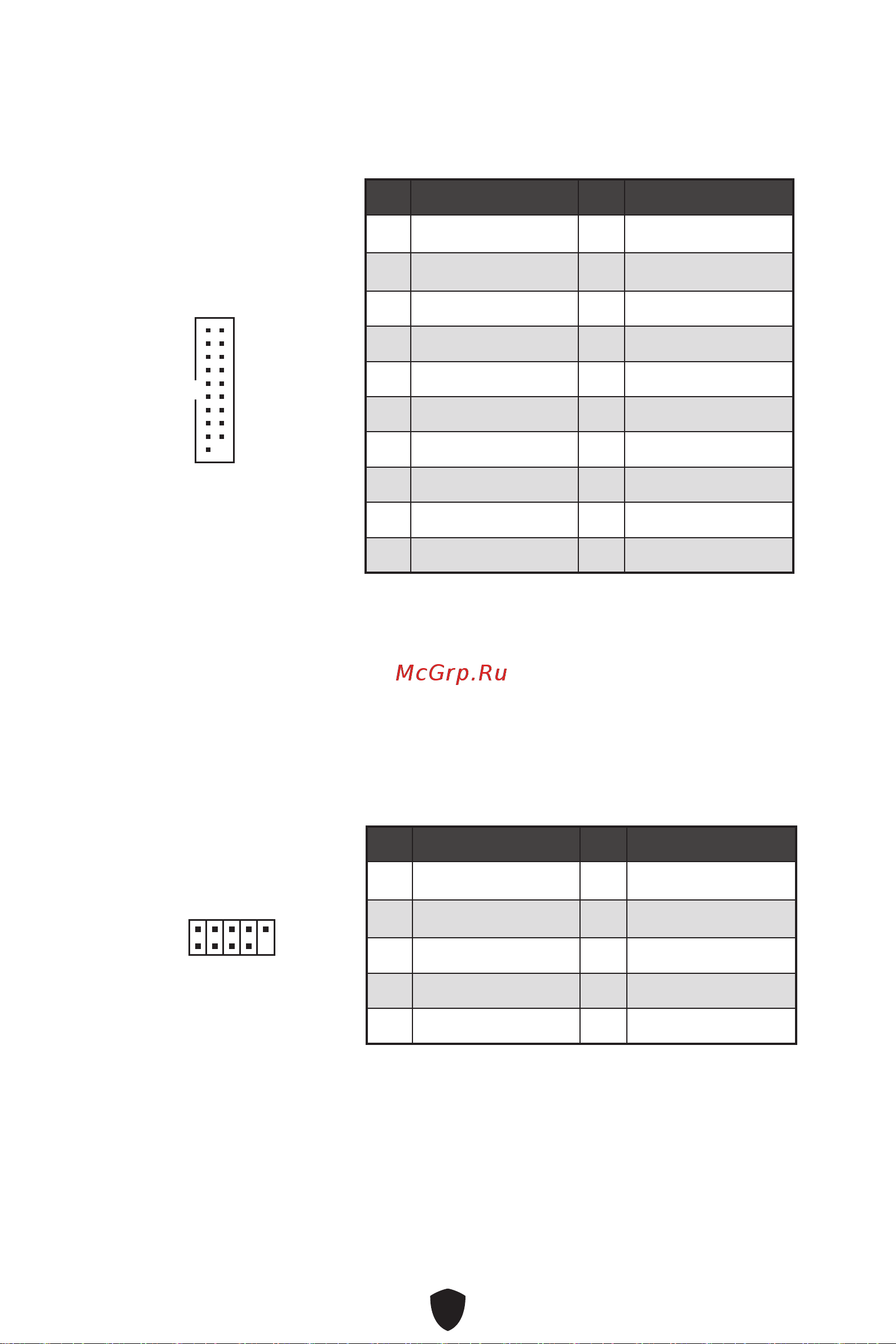

JUSB3~4: USB 3.2 Gen 1コネクター

これらのコネクターにはフロントパネルのUSB 3.2 Gen 1 5Gbpsポートを接続します。

⚠

注意

電源とグランドピンは必ず接続してください。正しく接続されていない場合、機器が損傷す

るおそれがあります。

ピン信号名ピン信号名

1 Power 2 USB3_RX_DN

3 USB3_RX_DP 4 Ground

5 USB3_TX_C_DN 6 USB3_TX_C_DP

7 Ground 8 USB2.0-

9 USB2.0+ 10 Ground

11 USB2.0+ 12 USB2.0-

13 Ground 14 USB3_TX_C_DP

15 USB3_TX_C_DN 16 Ground

17 USB3_RX_DP 18 USB3_RX_DN

19 Power 20 No Pin

10 11

JUSB1~2: USB 2.0コネクター

これらのコネクターにはフロントパネルのUSB 2.0ポートを接続します。

⚠

注意

∙

VCCピンとグランドピンは必ず接続してください。正しく接続されていない場合、機器が損

傷するおそれがあります。

∙

これらのUSBポートでiPad、iPhoneとiPodを再充電するには、MSI Centerユーティリティ

をインストールしてください。

ピン信号名ピン信号名

1 VCC 2 VCC

3 USB0- 4 USB1-

5 USB0+ 6 USB1+

7 Ground 8 Ground

9 No Pin 10 NC

2 10
