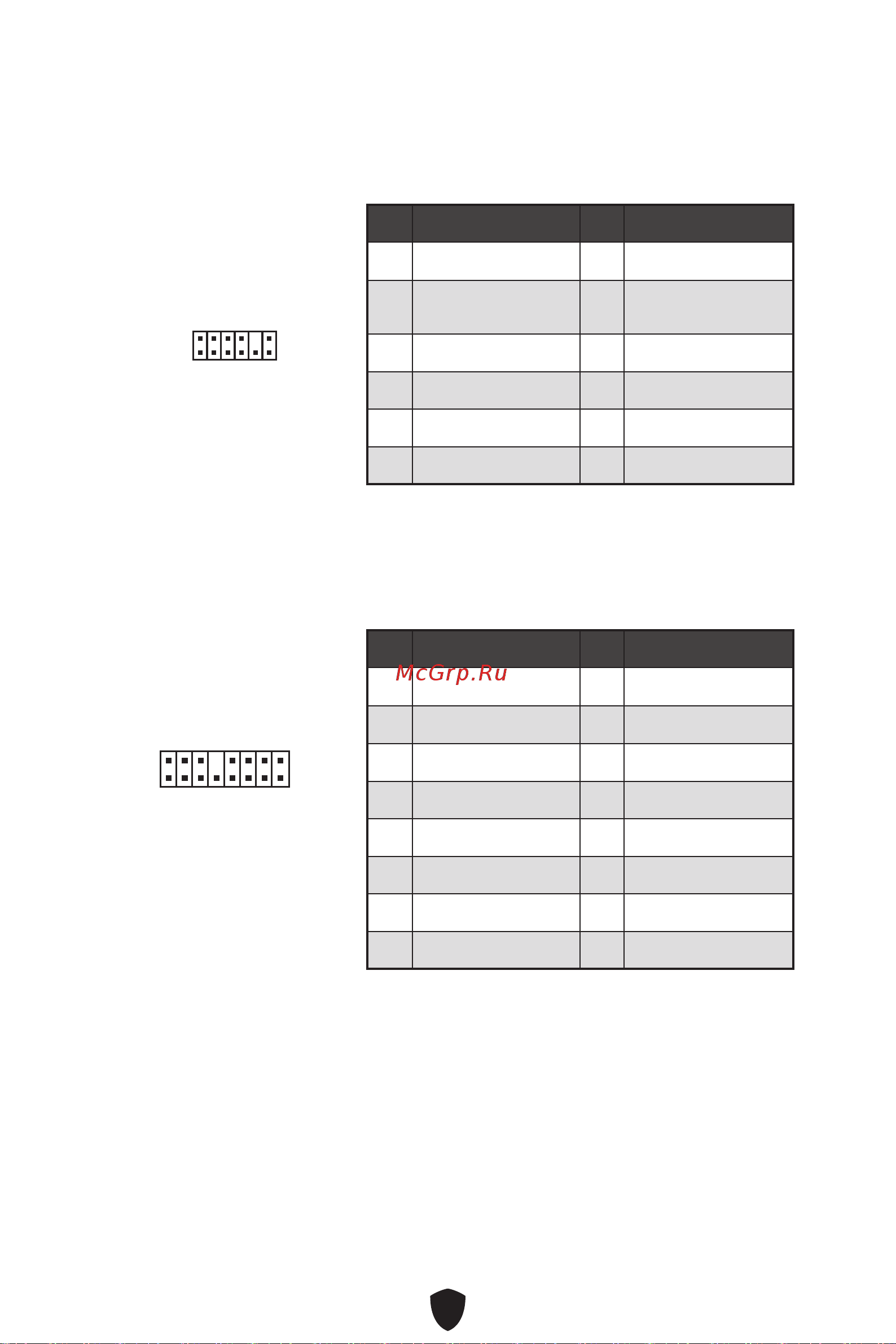

JTPM1: TPM 모듈 커넥터

이 커넥터는 TPM (Trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과 사용방법은

TPM 보안 플랫폼 설명서를 참조하세요.

핀 신호 이름 핀 신호 이름

1 SPI Power 2 SPI Chip Select

Master In Slave Out

(SPI Data)

Master Out Slave In

(SPI Data)

5 Reserved 6 SPI Clock

7 Ground 8 SPI Reset

9 Reserved 10 No Pin

11 Reserved 12 Interrupt Request

2 12

JTBT1: 썬더볼트 추가 카드 커넥터

이 커넥터를 사용하여 선택에 따라 추가 썬더볼트 I/O 카드와 연결할 수 있습니다.

2 16

핀 신호 이름 핀 신호 이름

1 TBT_Force_PWR 2 TBT_S0IX_Entry_REQ

3 TBT_CIO_Plug_Event# 4 TBT_S0IX_Entry_ACK

5 SLP_S3#_TBT 6 TBT_PSON_Override_N

7 SLP_S5#_TBT 8 Net Name

9 Ground 10 SMBCLK_VSB

11 DG_PEWake 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_Card_DET_R# 16 PD_IRQ#
