M2_1~2 : Slots M.2 (Touche M)

Installer le SSD M.2 dans le slot M.2 comme indiqué ci-dessous.

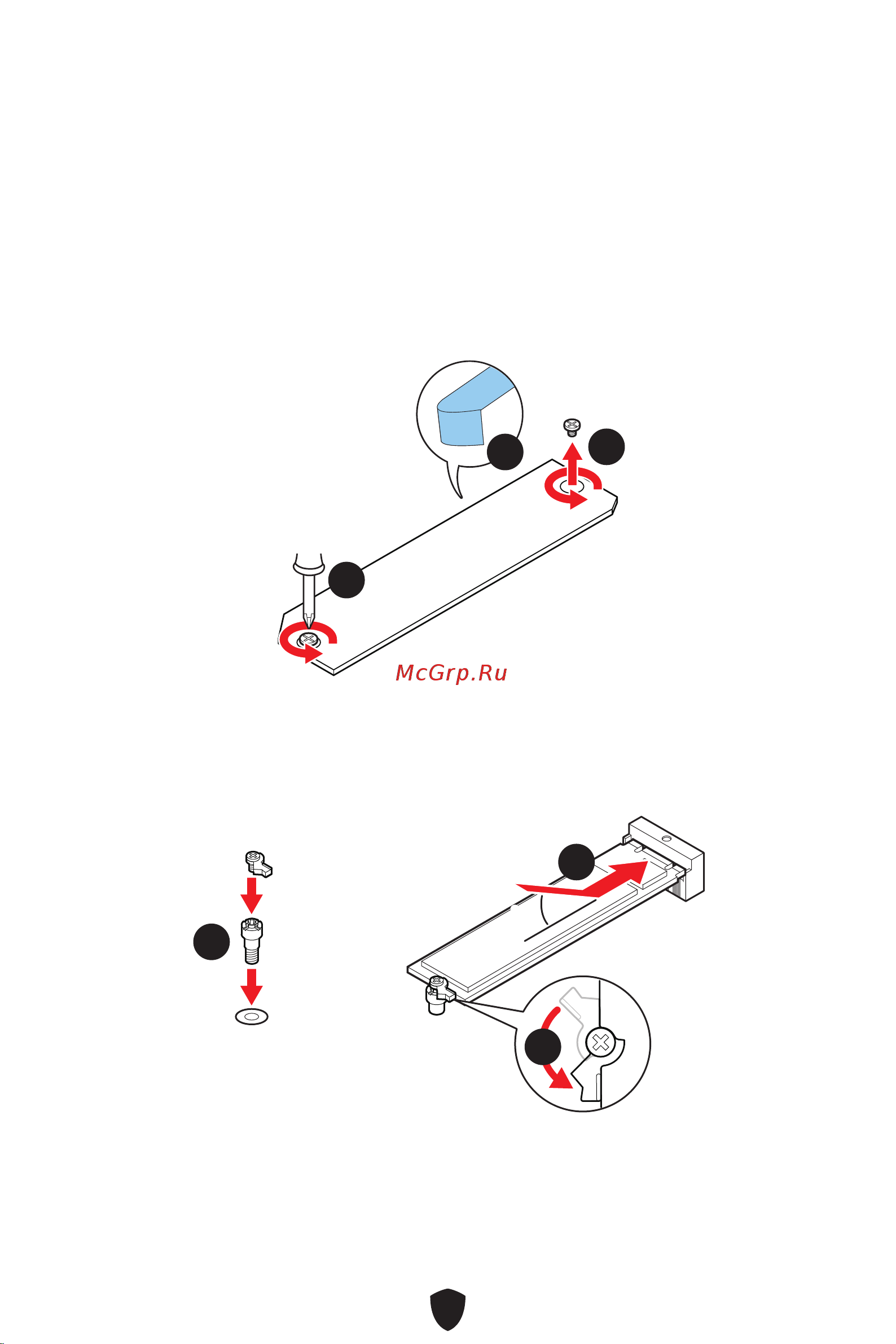

Installation du module M.2

Pour le slot M2_1

1. Desserrez les vis de la plaque M.2 SHIELD FROZR.

2. Retirez la plaque M.2 SHIELD FROZR et retirez le film de protection du pad

thermique.

M2_1

3. Si aucun clip EZ M.2 n’est installé, veuillez installer le kit de clips EZ M.2 fourni

dans le slot M.2 selon la longueur du SSD.

4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.

5. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2.

30º30º
