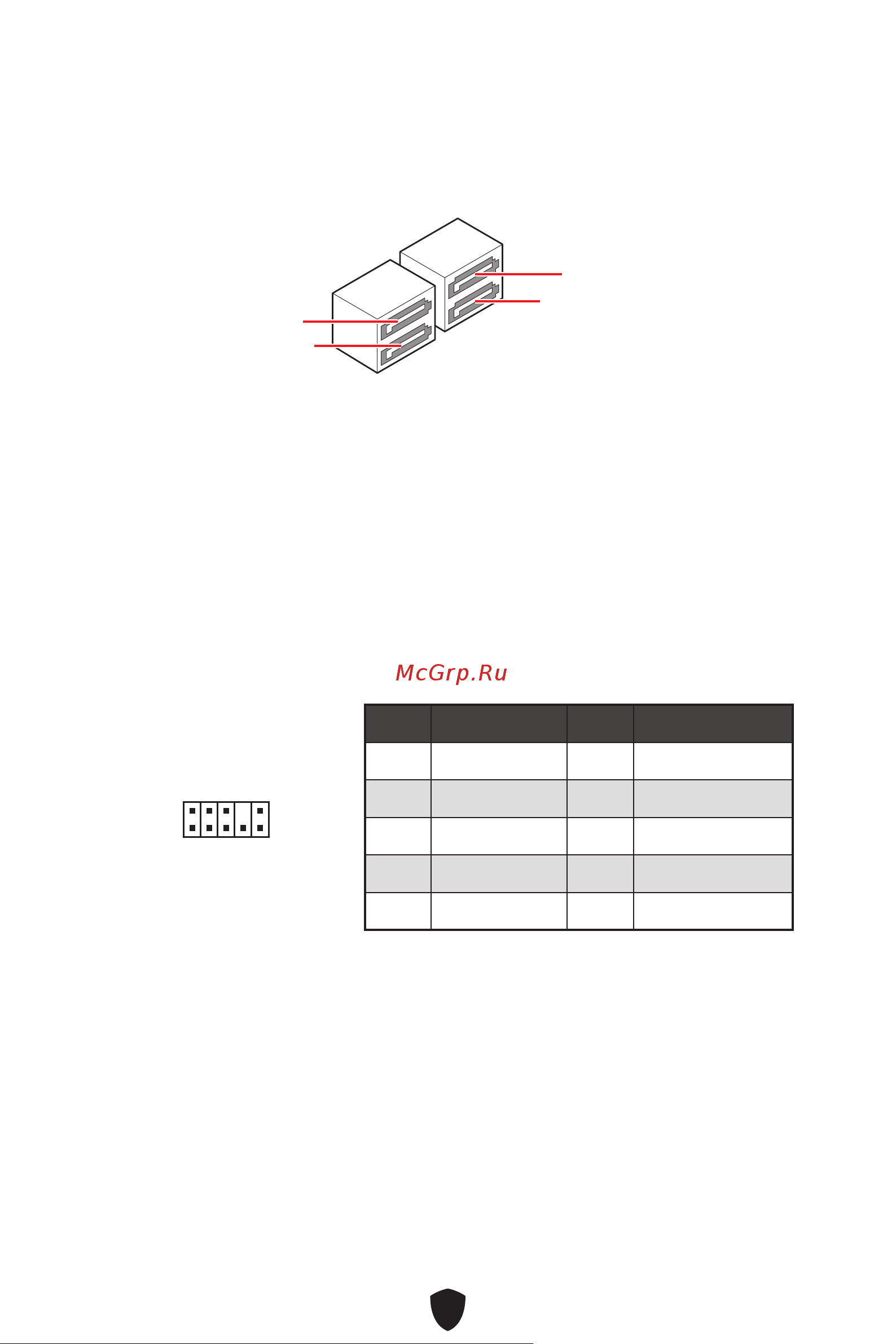

SATA5~8 : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être

relié à un appareil SATA.

⚠

Important

∙

Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de

données pendant la transmission.

∙

Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est

recommandé de connecter la prise plate sur la carte mère pour un gain d’espace.

SATA5

SATA7

SATA8

SATA6

JAUD1 : Connecteur audio avant

Ce connecteur se lie aux prises audio du panneau avant.

2 10

Broche Nom de signal Broche Nom de signal

1 MIC L 2 Ground

3 MIC R 4 NC

5 Head Phone R 6 MIC Detection

7 SENSE_SEND 8 No Pin

9 Head Phone L 10 Head Phone Detection
