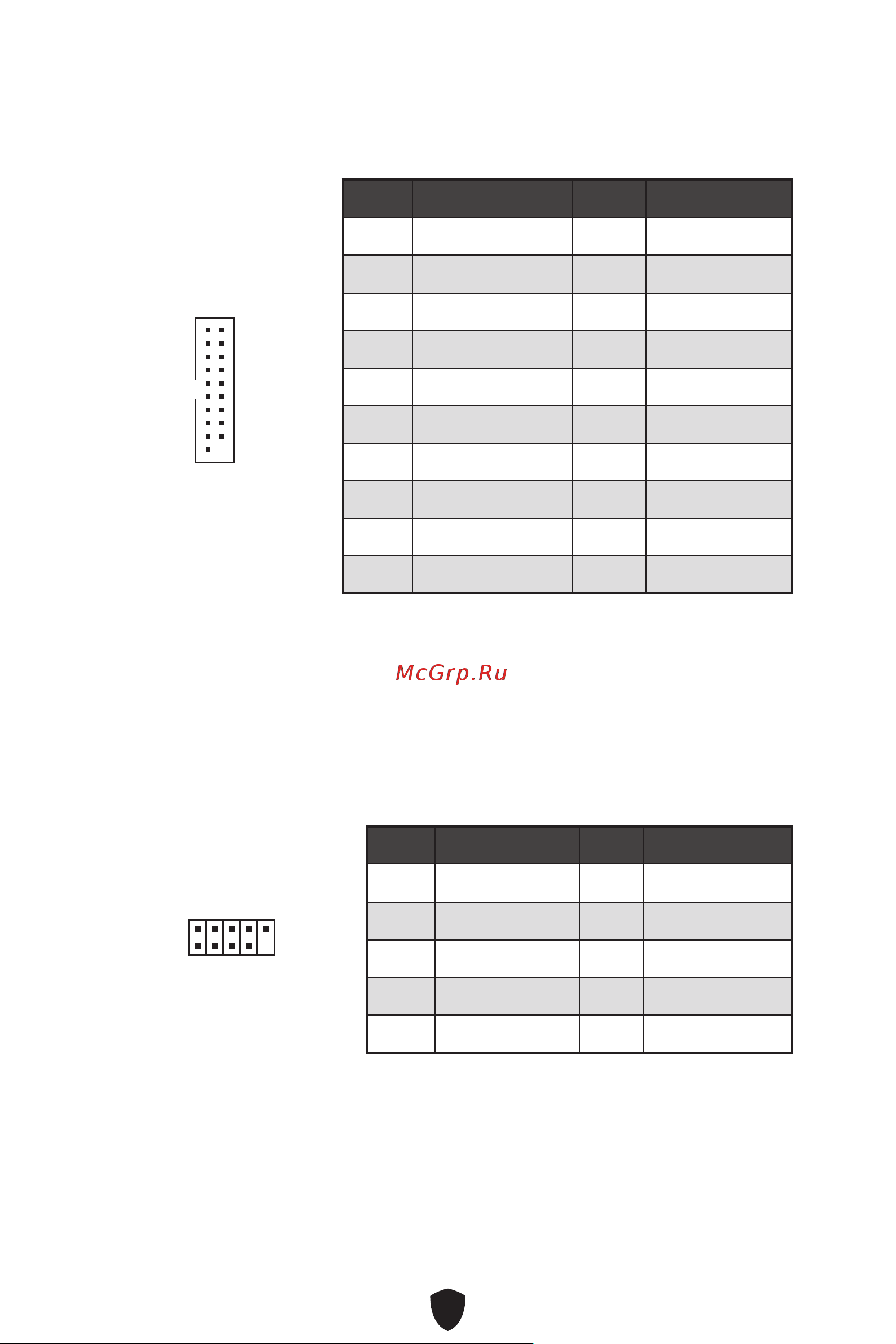

JUSB3~4 : Connecteurs USB 3.2 Gen 1

Ces connecteurs vous permettent de relier des ports USB 3.2 Gen 1 5 Gb/s sur le

panneau avant.

⚠

Important

Notez que les câbles d’alimentation et de terre doivent être branchés correctement

afin d’éviter d’endommager la carte.

Broche Nom de signal Broche Nom de signal

1 Power 2 USB3_RX_DN

3 USB3_RX_DP 4 Ground

5 USB3_TX_C_DN 6 USB3_TX_C_DP

7 Ground 8 USB2.0-

9 USB2.0+ 10 Ground

11 USB2.0+ 12 USB2.0-

13 Ground 14 USB3_TX_C_DP

15 USB3_TX_C_DN 16 Ground

17 USB3_RX_DP 18 USB3_RX_DN

19 Power 20 No Pin

10 11

JUSB1~2 : Connecteurs USB 2.0

Ces connecteurs vous permettent de relier des ports USB 2.0 sur le panneau avant.

⚠

Important

∙

Notez que les broches VCC et Terre doivent être branchées correctement afin

d’éviter tout dommage sur la carte mère.

∙

Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB, veuillez

installer l’utilitaire MSI Center.

Broche Nom de signal Broche Nom de signal

1 VCC 2 VCC

3 USB0- 4 USB1-

5 USB0+ 6 USB1+

7 Ground 8 Ground

9 No Pin 10 NC

2 10
