Компоненты материнской платы Компоненты материнской платы

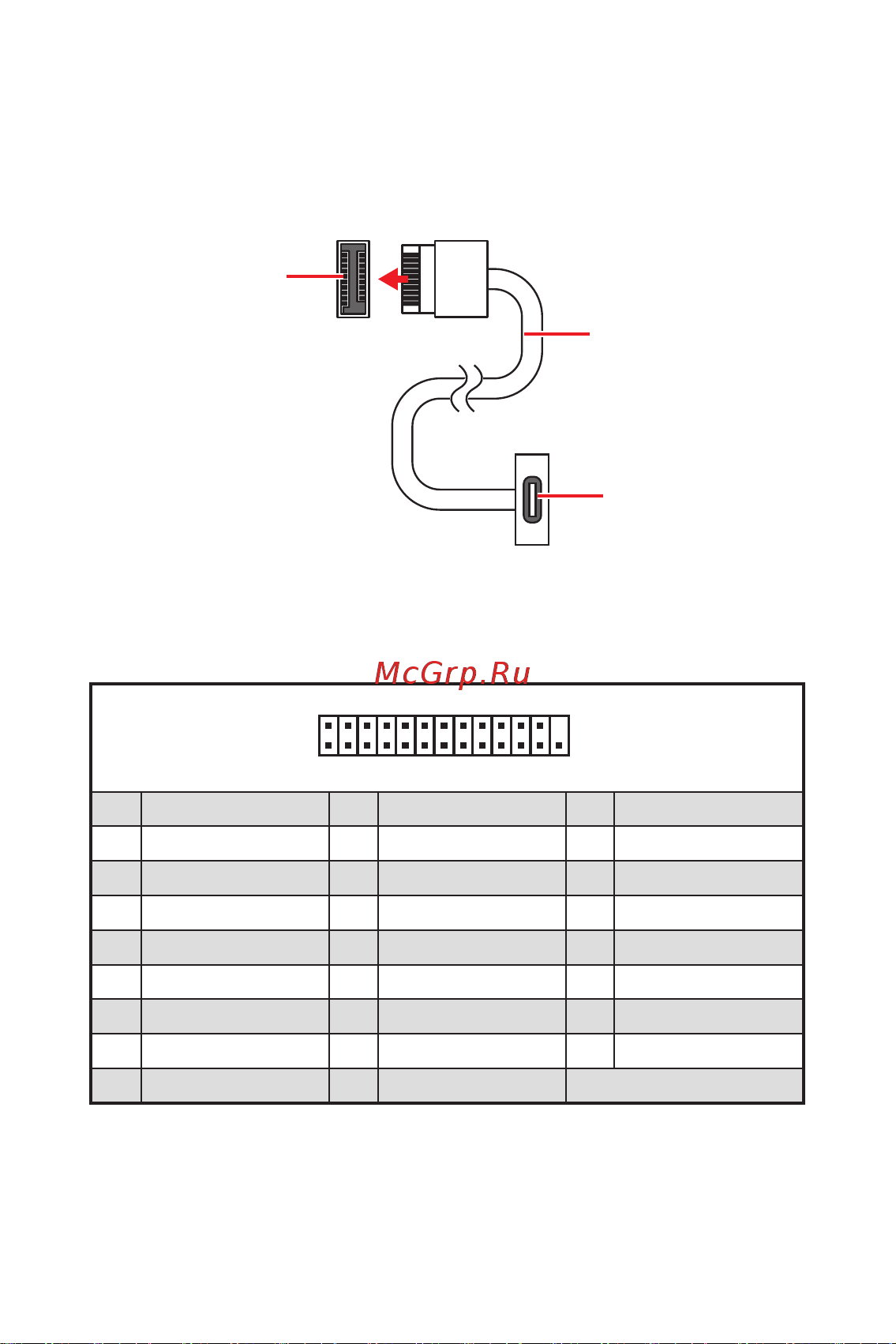

JUSB4: Разъем USB 3.2 Gen 1 Type-C

Данный разъем предназначен для подключения портов 3.2 Gen 1 Type-C

на передней панели. Данный коннектор имеет защиту от неправильного

подключения. При подключении кабеля убедитесь, что коннектор сориентирован

правильно относительно разъема.

JUSB4

Кабель USB Type-C

Порт USB Type-C на

передней панели

2 26

1 RSTB# 2 AFD# 3 PRND0

4 ERR# 5 PRND1 6 PINIT#

7 PRND2 8 LPT_SLIN# 9 PRND3

10 Ground 11 PRND4 12 Ground

13 PRND5 14 Ground 15 PRND6

16 Ground 17 PRND7 18 Ground

19 ACK# 20 Ground 21 BUSY

22 Ground 23 PE 24 Ground

25 SLCT 26 No Pin

JLPT1: Разъем параллельного порта

Данный разъем позволяет подключить параллельный порт, размещенный на

внешнем брекете.
