Компоненты материнской платы

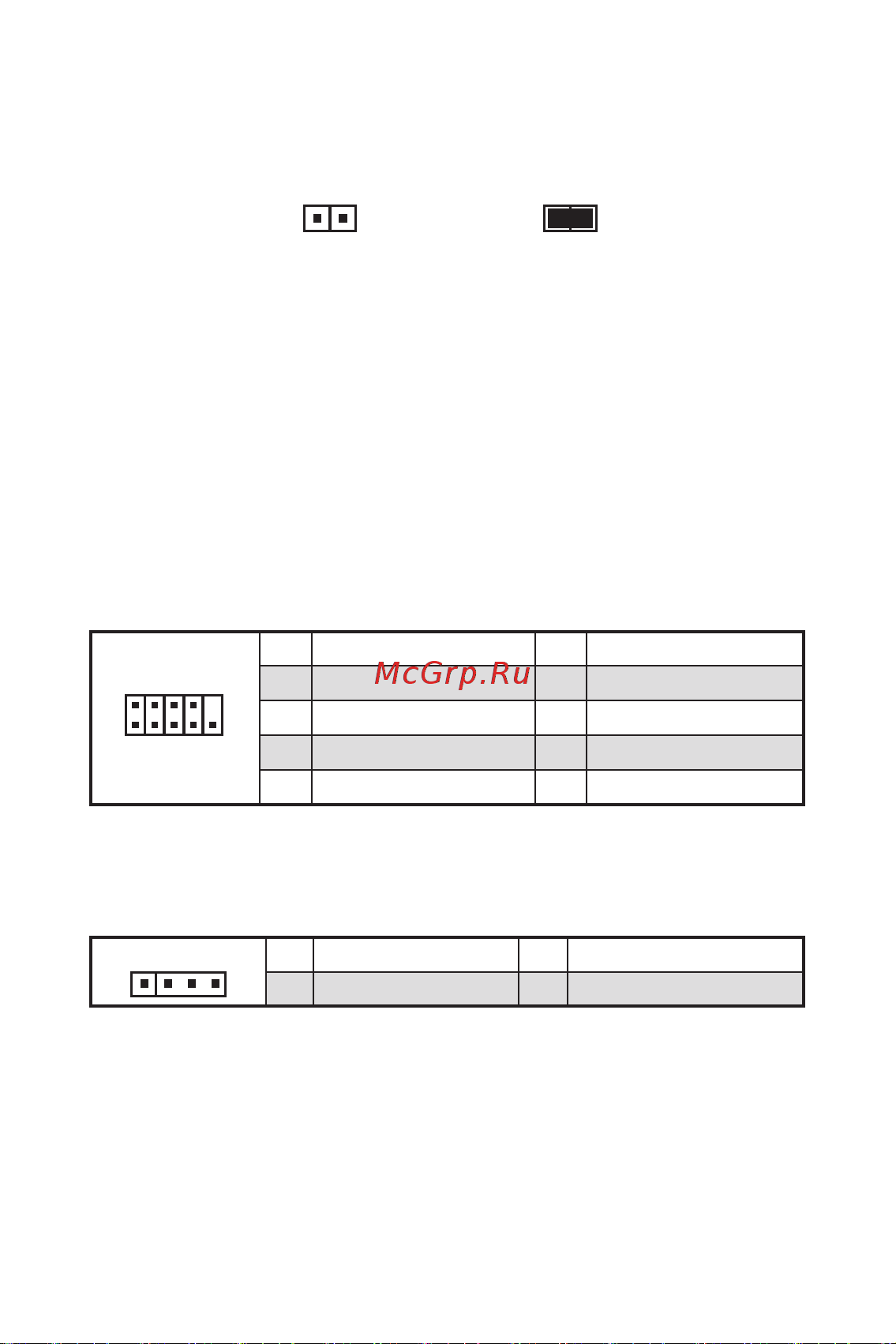

JCOM1: Разъем последовательного порта

Данный разъем позволяет подключить последовательный порт, размещенный на

внешнем бракете.

2 10

1 DCD 2 SIN

3 SOUT 4 DTR

5 Ground 6 DSR

7 RTS 8 CTS

9 RI 10 No Pin

JBAT1: Джампер очистки данных CMOS (Сброс BIOS)

На плате установлена CMOS память с питанием от батарейки для хранения

данных о конфигурации системы. Для сброса конфигурации системы (очистки

данных CMOS памяти), воспользуйтесь этим джампером.

Сохранение данных

(По умолчанию)

Очистка данных/

Сброс BIOS

Сброс настроек BIOS до значений по умолчанию

1. Выключите компьютер и отключите шнур питания.

2. Используйте джампер, чтобы замкнуть соответствующие контакты JBAT1 в

течение 5-10 секунд.

3. Снимите джампер с контактов JBAT1.

4. Подключите шнур питания и включите компьютер.

JRGB1: Разъем RGB LED

Разъем JRGB предназначен для подключения 5050 RGB светодиодных лент 12В.

⚠

Внимание!

∙

Разъем JRGB поддерживает подключение 5050 RGB непрерывных

светодиодных лент (12В/G/R/B) длиной до 2 метров с максимальной мощностью

3А (12В).

∙

Перед установкой или заменой светодиодных лент RGB, необходимо полностью

обесточить систему и отключить кабель питания.

∙

Используйте утилиту MSI для управления удлинительными светодиодными

лентами.

1 +12V 2 G

3 R 4 B
