コンポーネントの概要コンポーネントの概要

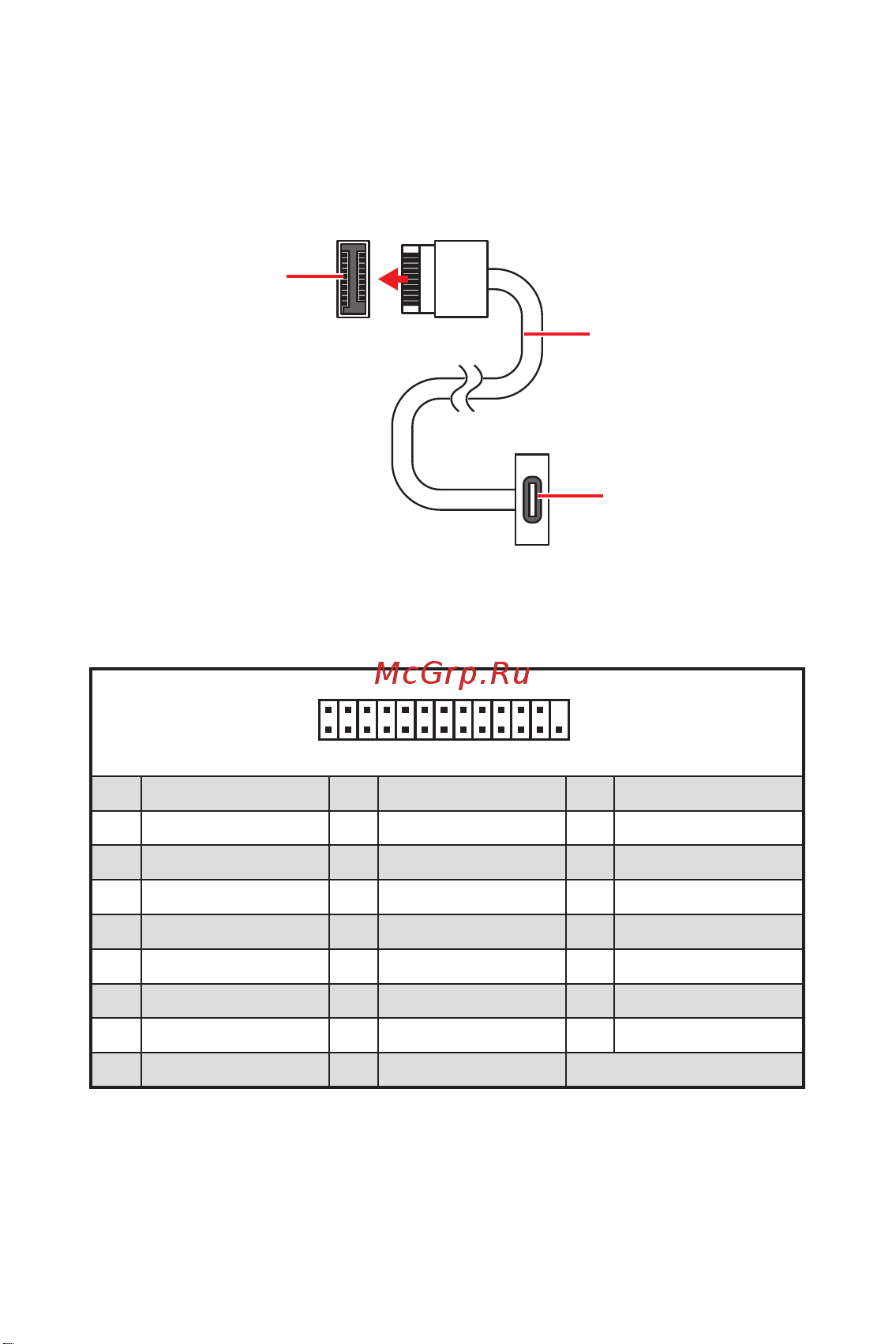

JUSB4: USB 3.2 Gen 1 Type-Cコネクター

このコネクターにはフロントパネルのUSB 3.2 Gen 1 Type-Cコネクターを接続します。こ

のコネクターは確実なデザインを持っています。ケーブルを接続すると、対応方向で接続す

ることを確認してください。

JUSB4

USB Type-Cケーブル

フロントパネルのUSB

Type-Cポート

2 26

1 RSTB# 2 AFD# 3 PRND0

4 ERR# 5 PRND1 6 PINIT#

7 PRND2 8 LPT_SLIN# 9 PRND3

10 Ground 11 PRND4 12 Ground

13 PRND5 14 Ground 15 PRND6

16 Ground 17 PRND7 18 Ground

19 ACK# 20 Ground 21 BUSY

22 Ground 23 PE 24 Ground

25 SLCT 26 No Pin

JLPT1: パラレルポートコネクター

このコネクターにはオプションのブラケット付きのパラレルポートを接続します。
