22

コンポーネントの概要

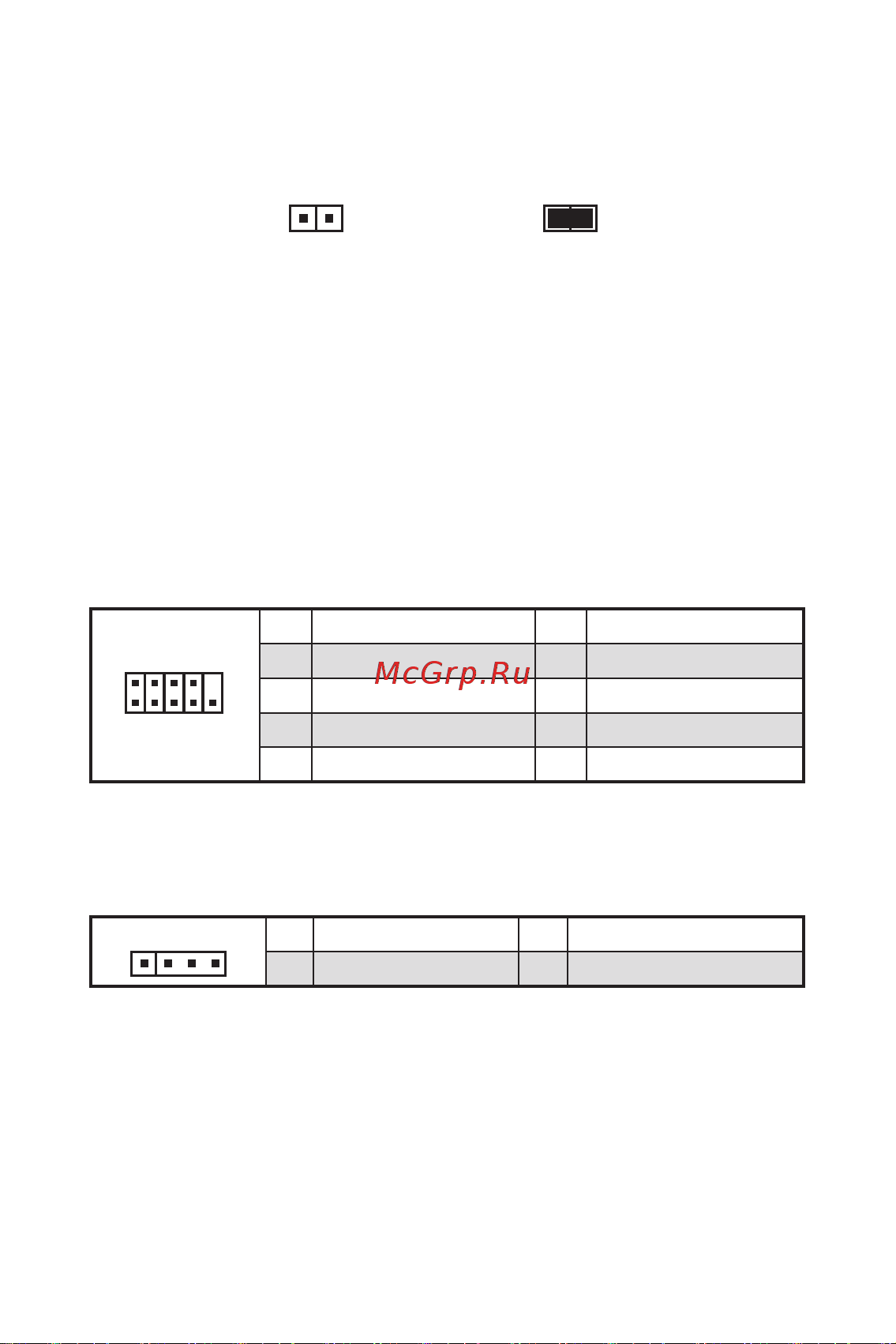

JCOM1: シリアルポートコネクター

このコネクターにはオプションのブラケット付きのシリアルポートを接続します。

1

2 10

9

1 DCD 2 SIN

3 SOUT 4 DTR

5 Ground 6 DSR

7 RTS 8 CTS

9 RI 10 No Pin

JBAT1: クリアCMOS (BIOSリセット) ジャンパ

本製品はシステムの設定情報を保持するCMOSメモリを搭載しており、マザーボード上の

ボタン型電池から電力が供給されます。システムの設定をクリアしたい場合は、CMOSメモ

リをクリアするためにジャンパピンにジャンパブロックを取り付けてください。

データを保持

( デフォルト)

CMOSをクリア/

BIOSをリセット

BIOSをデフォルト値にリセットする

1. PCの電源をオフにし、コンセントから電源コードを抜いて下さい。

2. ジャンパブロックでJBAT1を5-10秒ぐらいショットします。

3. JBAT1からジャンパブロックを取り外します。

4. 電源コードをコンセントに元通りに接続し、電源を投入します。

JRGB1: RGB LEDコネクター

JRGBコネクターは5050 RGB LEDストリップ12Vを接続します。

⚠

注意

∙

RGB コネクターは長さ2m以下のものを御使用ください。定格最大出力は3A (12V)

で、5050 RGB LEDストリップ(12V/G/R/B)をサポートします。

∙

RGB LEDストリップの着脱は、必ず電源ユニットのスイッチをオフにして電源コードを抜

いた状態で実施してください。

∙

MSIのソフトウェアで拡張 LEDストリップをコントロールします。

1

1 +12V 2 G

3 R 4 B
