16

元件總覽

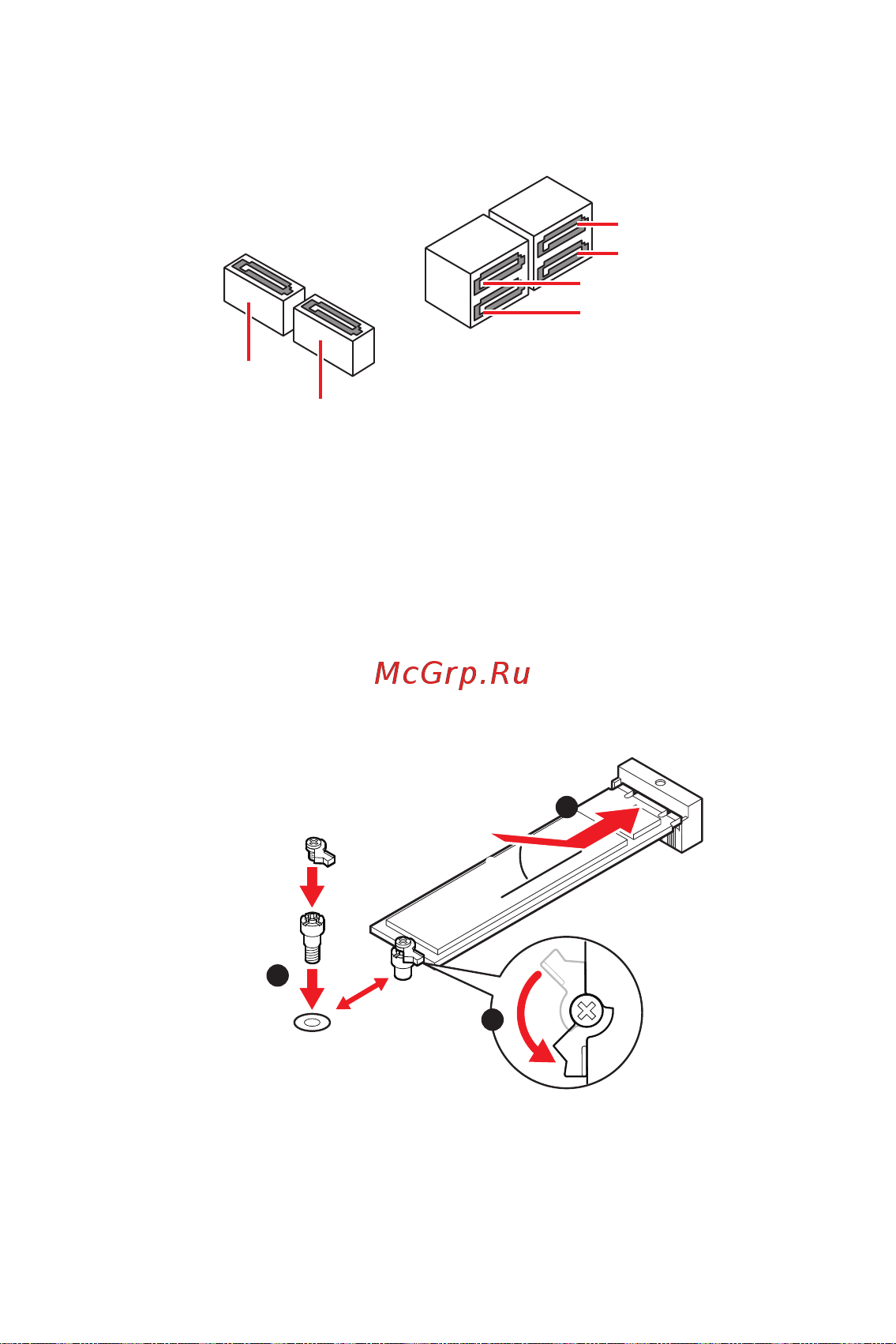

SATA5~8、 SATA_A1& SATA_B1: SATA 6Gb/s 插孔

這些插孔是 SATA 6Gb/s 介面連接埠。每個插孔皆可連接一個 SATA 裝置。

SATA5

SATA7

SATA6

SATA_B1

SATA_A1

SATA8

⚠

重要

∙

當 M2_2 插槽裝有 M.2 SATA SSD 時，SATA7 連接埠將不可用。

∙

SATA 排線不可摺疊超過 90 度，以免傳輸資料時產生錯誤。

∙

SATA 排線兩端接頭外觀相似，建議將平頭端接到主機板，以節省空間。

M2_1~2: M.2 插槽 (M 鍵)

請按照下圖所示將 M.2 裝置安裝到 M.2 插槽中。

30º30º

3

2

1

(選擇性配置)
