元件總覽

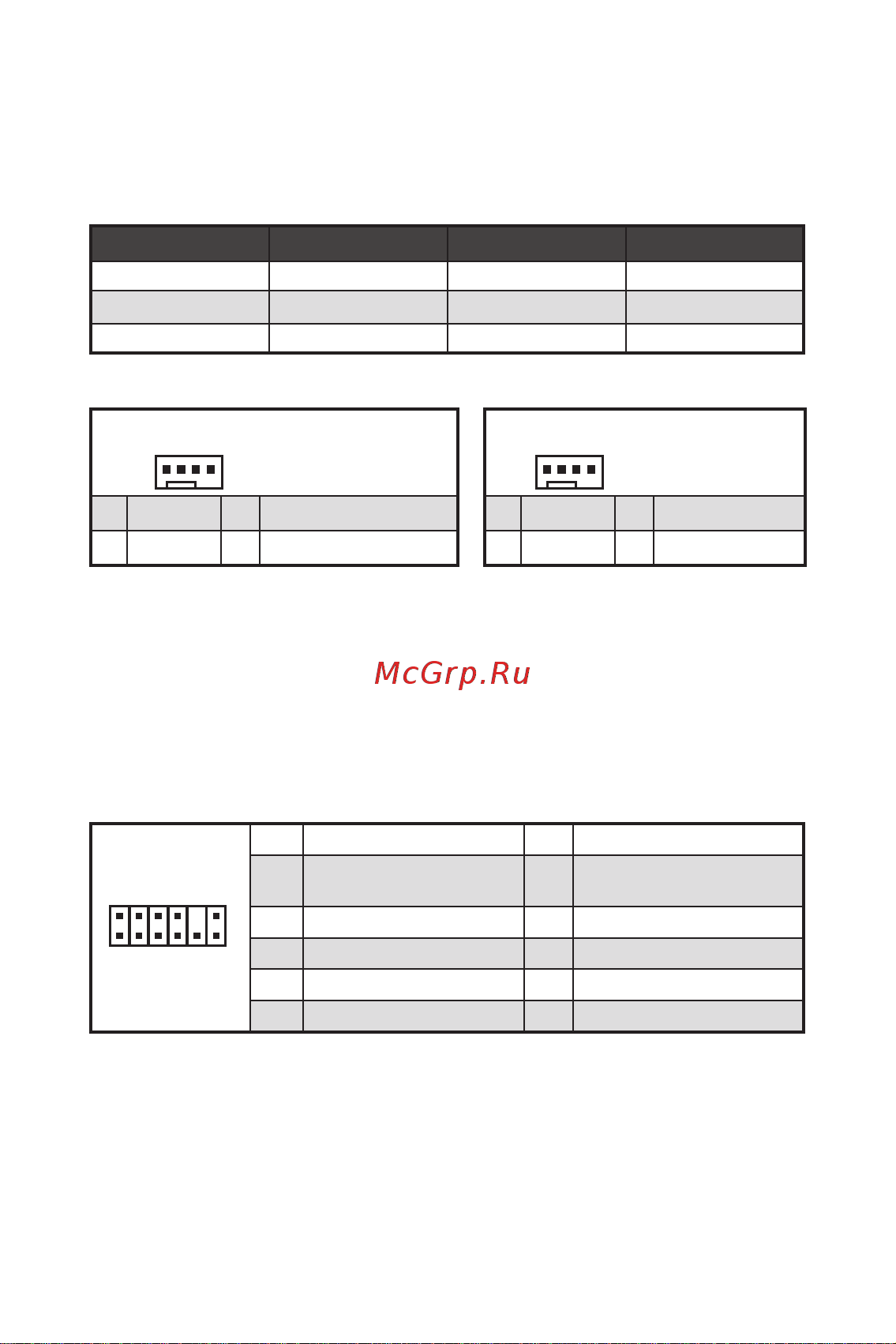

1 SPI Power 2 SPI Chip Select

Master In Slave Out

(SPI Data)

Master Out Slave In

(SPI Data)

5 Reserved 6 SPI Clock

7 Ground 8 SPI Reset

9 Reserved 10 No Pin

11 Reserved 12 Interrupt Request

JTPM1: TPM 模組接頭

此接頭用於連接可信賴平台模組 (TPM)。請參閱 TPM 安全平台手冊瞭解更多詳情。

CPU_FAN1、PUMP_FAN1、SYS_FAN1~2: 風扇電源接頭

風扇電源接頭可分為脈寬調變 (PWM) 模式和 DC 模式。PWM 模式風扇插孔提供恆定

12V 輸出，並可透過速度控制訊號調整風扇速度。DC 模式插孔會變更電壓，藉此控制風

扇速度。

⚠

重要

您可以在 BIOS > HARDWARE MONITOR 中調整風扇速度。

PWM 模式針腳定義

1 Ground 2 +12V

3 Sense 4 Speed Control Signal

接頭預設風扇模式最大電流最大功率

CPU_FAN1 PWM 模式 2A 24W

PUMP_FAN1 PWM 模式 3A 36W

SYS_FAN1~2 DC 模式 1A 12W

DC 模式針腳定義

1 Ground 2 Voltage Control

3 Sense 4 NC
