17
组件概述 组件概述

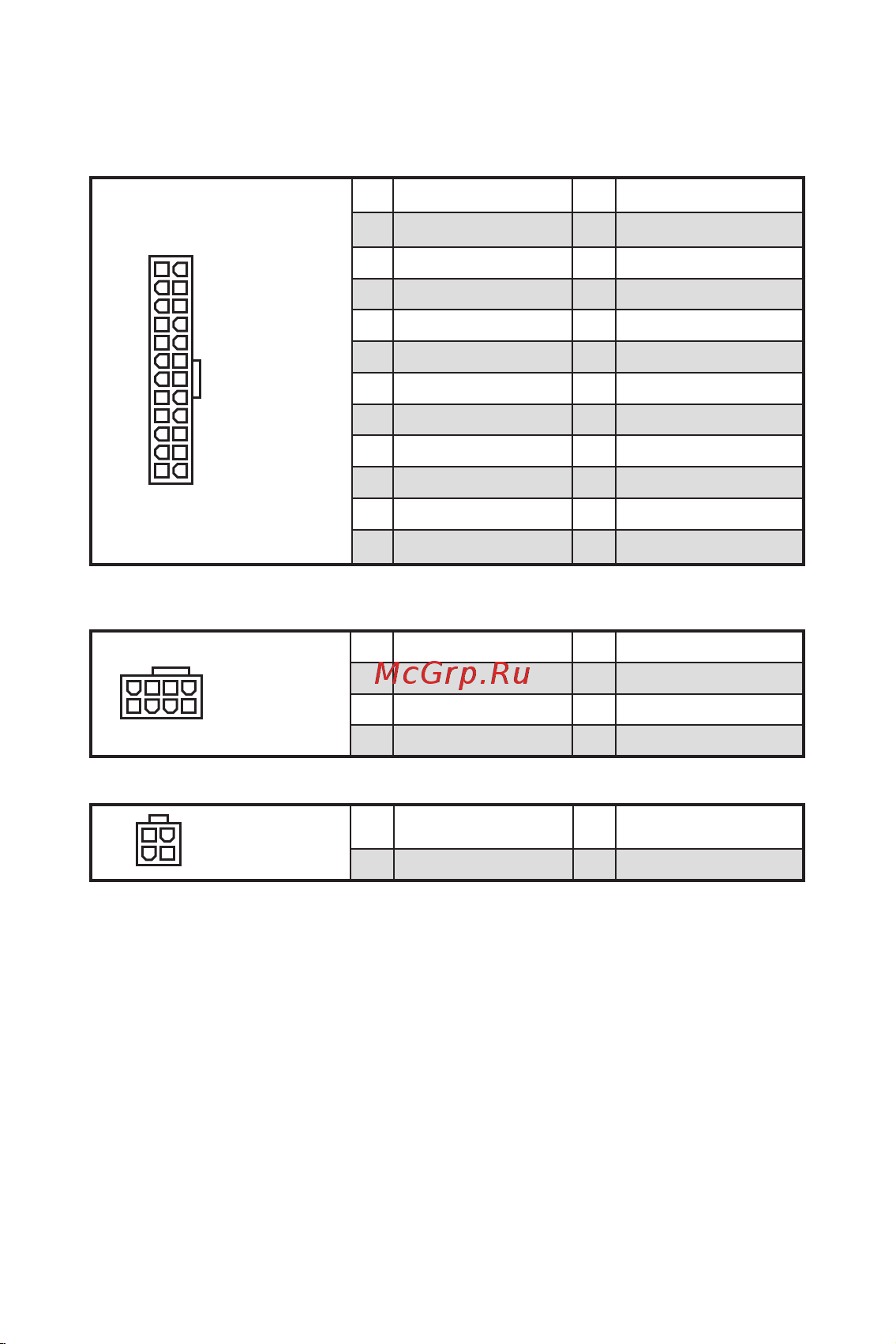

ATX_PWR1, CPU_PWR1~2: 电源接口
这些接口允许您连接一个 ATX 电源供应器。
⚠
注意
确认所有接口都已正确的连接到 ATX 电源供应器上，以确保主板稳定的运行。
24
131
12
ATX_PWR1
1 +3.3V 13 +3.3V
2 +3.3V 14 -12V
3 Ground 15 Ground
4 +5V 16 PS-ON#
5 Ground 17 Ground
6 +5V 18 Ground
7 Ground 19 Ground
8 PWR OK 20 Res
9 5VSB 21 +5V
10 +12V 22 +5V
11 +12V 23 +5V
12 +3.3V 24 Ground
5
4
1
8
CPU_PWR1
1 Ground 5 +12V
2 Ground 6 +12V
3 Ground 7 +12V
4 Ground 8 +12V
3
2 1
4
CPU_PWR2
1 Ground 3 +12V
2 Ground 4 +12V
