组件概述

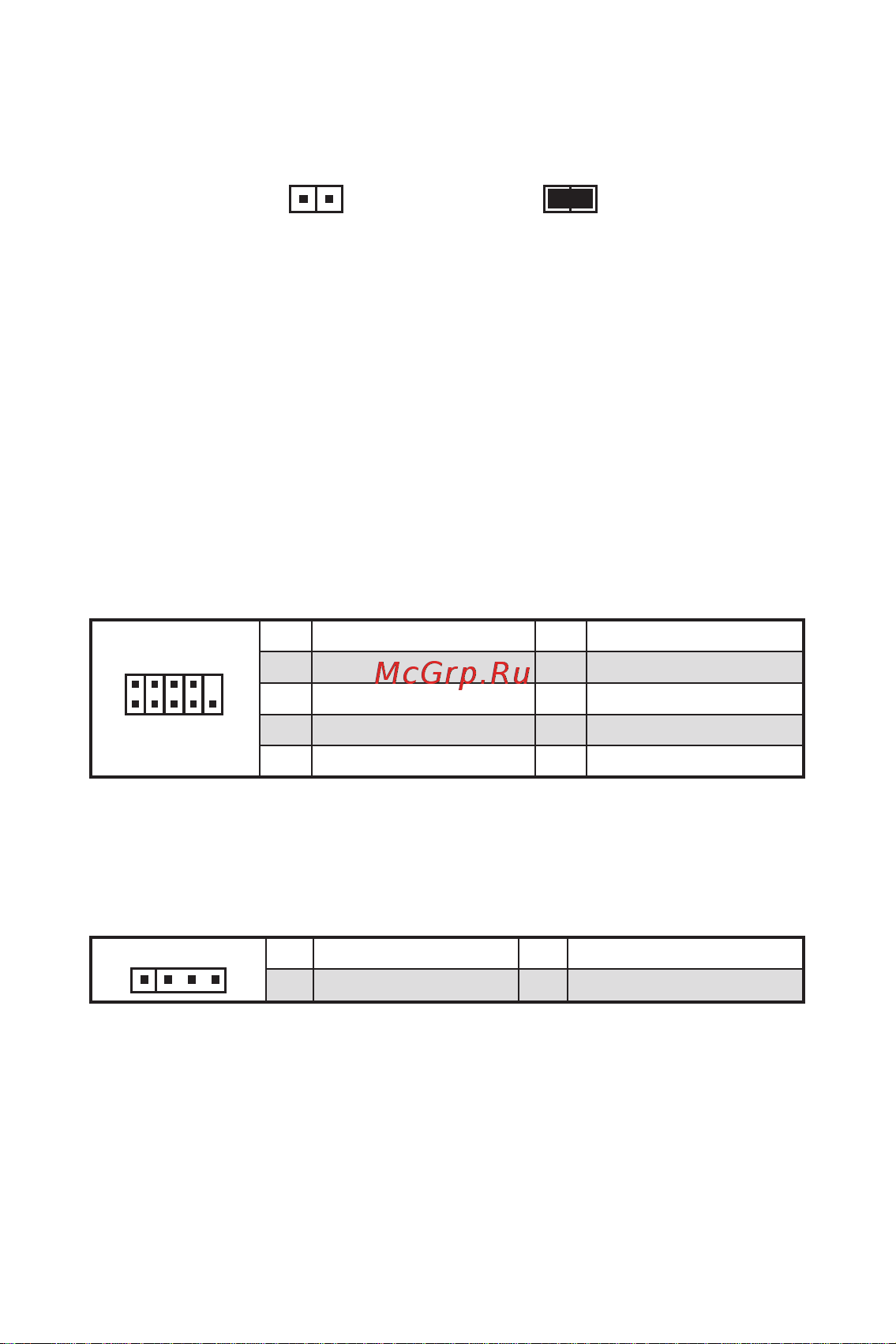

JCOM1: 串行端头接口

此接口允许您连接可选串行端口可用插槽。

2 10

1 DCD 2 SIN

3 SOUT 4 DTR

5 Ground 6 DSR

7 RTS 8 CTS

9 RI 10 No Pin

JBAT1: 清除 CMOS (重启 BIOS) 跳线

主板上建有一个 CMOS 内存，其中保存的系统配置数据需要通过一枚外置的电池来维持

它。如果您想清除系统配置，设置跳线清除 CMOS 内存。

保留数据

(默认)

清除 CMOS / 重

启 BIOS

重启 BIOS 为默认值

1. 关闭计算机电源，并拔下电源插头。

2. 使用跳线帽让 JBAT1 短路持续约 5-10 秒。

3. 移除 JBAT1 上的跳线帽。

4. 插上电源插头并开启计算机上电源。

JRGB1: RGB LED 接口

JRGB 接口允许您连接 5050 RGB LED 灯条 12V。

⚠

注意

∙

JRGB 接口支持高达 2 米连续的 5050 RGB LED 灯条 (12V/G/R/B) 和最大额定功率

3A (12V)。

∙

在安装或拆卸 RGB LED 灯条时，请先关闭电源，并将电源线由插座上拔除。

∙

请使用 MSI 软件来控制扩展 LED 灯条。

1 +12V 2 G

3 R 4 B
