Übersicht der Komponenten Übersicht der Komponenten

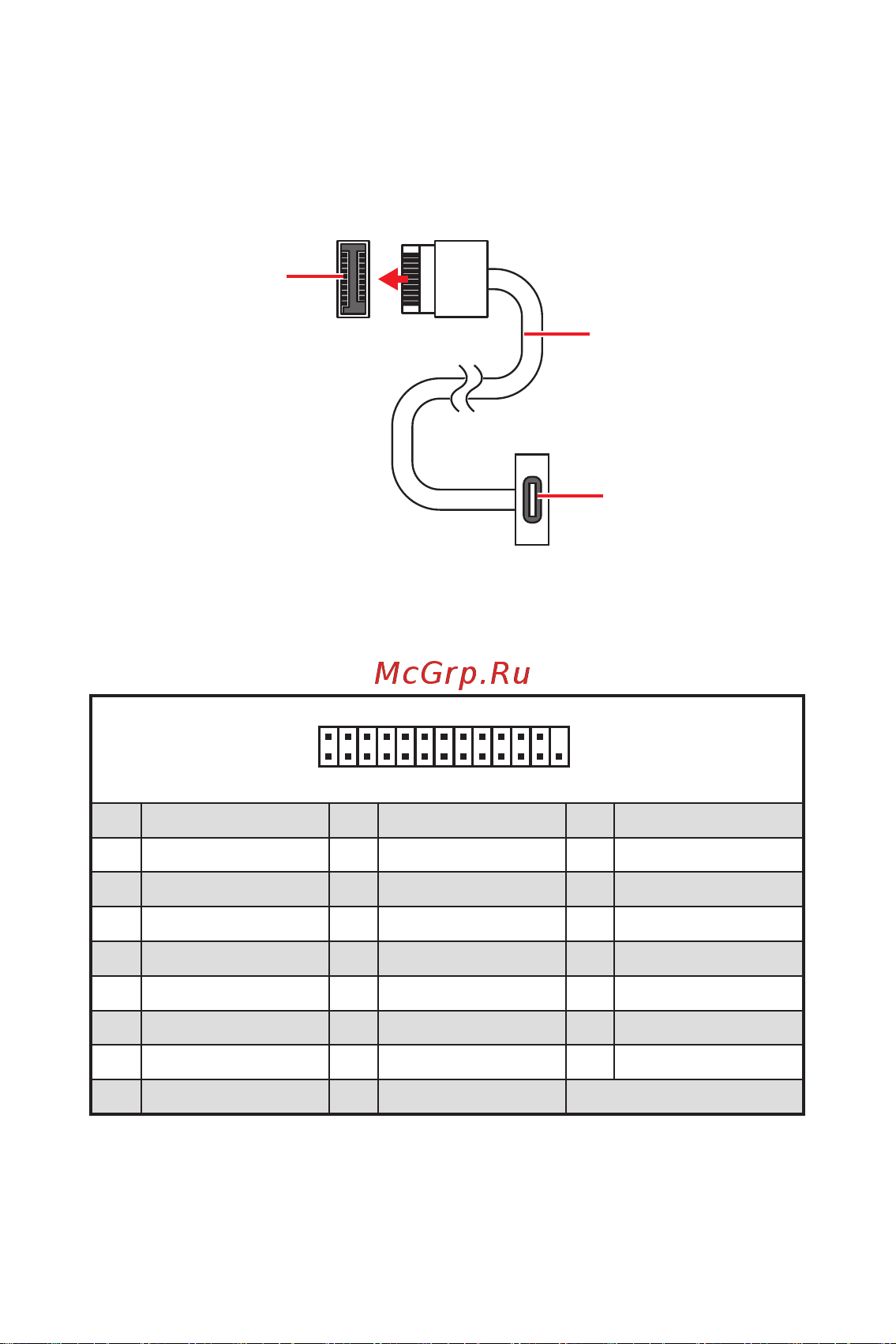

JUSB4: USB 3.2 Gen 1 Typ-C Anschluss

Mit diesem Anschluss können Sie den USB 3.2 Gen 1 Typ-C Anschluss auf dem

Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres Design.

Wenn Sie das Kabel anschließen, müssen Sie es in der entsprechenden Ausrichtung

verbinden.

JUSB4

USB Typ-C Kabel

USB Typ-C Anschluss auf

dem Frontpanel

2 26

1 RSTB# 2 AFD# 3 PRND0

4 ERR# 5 PRND1 6 PINIT#

7 PRND2 8 LPT_SLIN# 9 PRND3

10 Ground 11 PRND4 12 Ground

13 PRND5 14 Ground 15 PRND6

16 Ground 17 PRND7 18 Ground

19 ACK# 20 Ground 21 BUSY

22 Ground 23 PE 24 Ground

25 SLCT 26 No Pin

JLPT1: Parallele Schnittstelle

Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem

Einbausatze verbinden.
