Vue d’ensemble des composants Vue d’ensemble des composants

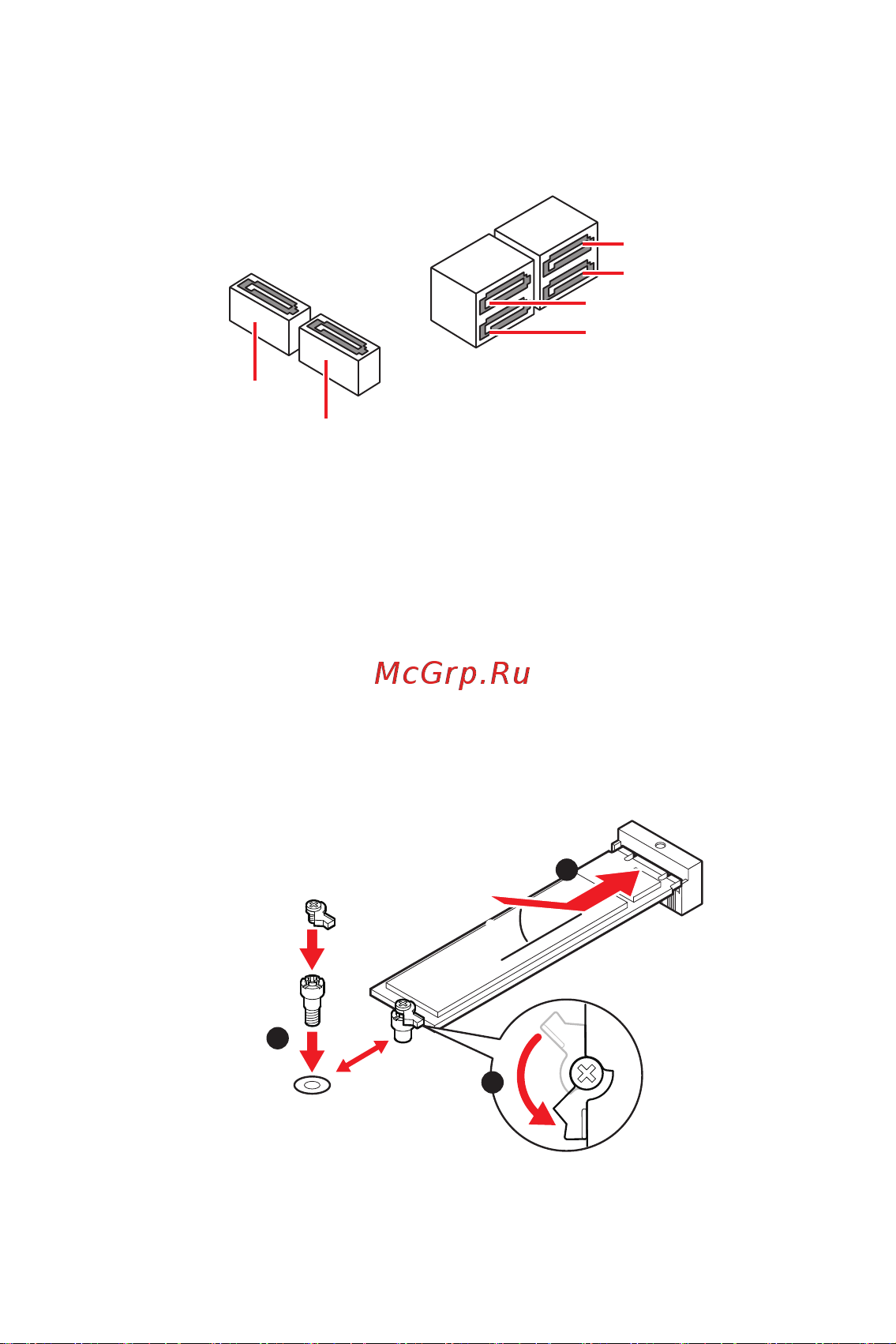

SATA5~8, SATA_A1 et SATA_B1 : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être

relié à un appareil SATA.

SATA5

SATA7

SATA6

SATA_B1

SATA_A1

SATA8

⚠

Important

∙

Le connecteur SATA7 est indisponible lorsqu’un SSD M.2 SATA est installé dans le

slot M2_2.

∙

Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de

données pendant la transmission.

∙

Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est

recommandé de connecter la prise plate sur la carte mère pour un gain d’espace.

M2_1~2 : Slots M.2 (Touche M)

Installer le SSD M.2 dans le slot M.2 comme indiqué ci-dessous.

30º30º

(Selon modèle)
