Vue d’ensemble des composants

JUSB4 : Connecteur USB 3.2 Gen 1 Type-C

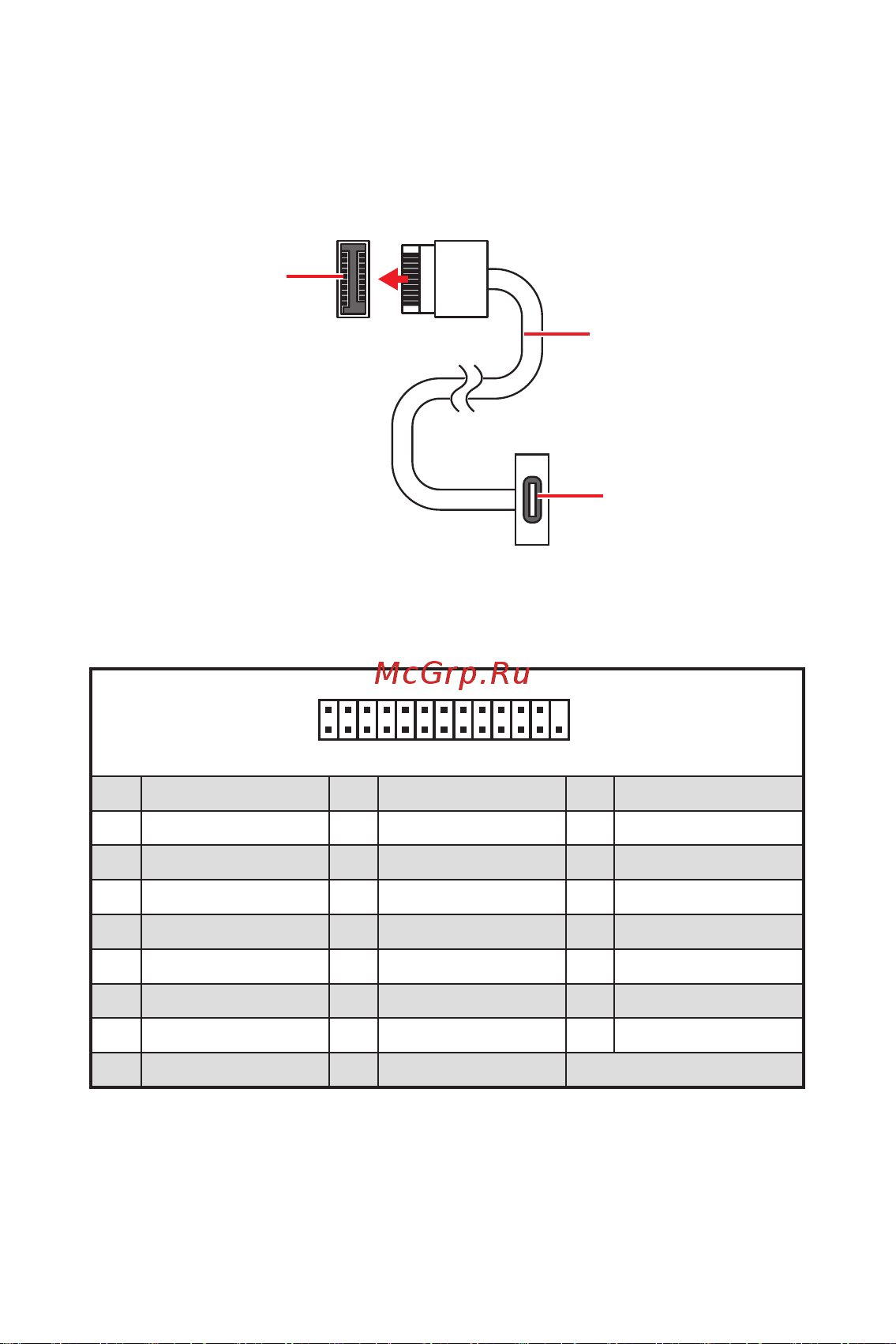

Ce connecteur vous permet de relier un connecteur USB 3.2 Gen 1 Type-C sur le

panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une

excellente robustesse. Quand vous connectez le câble, assurez-vous de le brancher

dans le bon sens.

JUSB4

Câble USB Type-C

Port USB Type-C sur le

panneau avant

2 26

1 RSTB# 2 AFD# 3 PRND0

4 ERR# 5 PRND1 6 PINIT#

7 PRND2 8 LPT_SLIN# 9 PRND3

10 Ground 11 PRND4 12 Ground

13 PRND5 14 Ground 15 PRND6

16 Ground 17 PRND7 18 Ground

19 ACK# 20 Ground 21 BUSY

22 Ground 23 PE 24 Ground

25 SLCT 26 No Pin

JLPT1 : Connecteur de port parallèle

Ce connecteur sert à connecter un support de port parallèle optionnel.
