7
RU

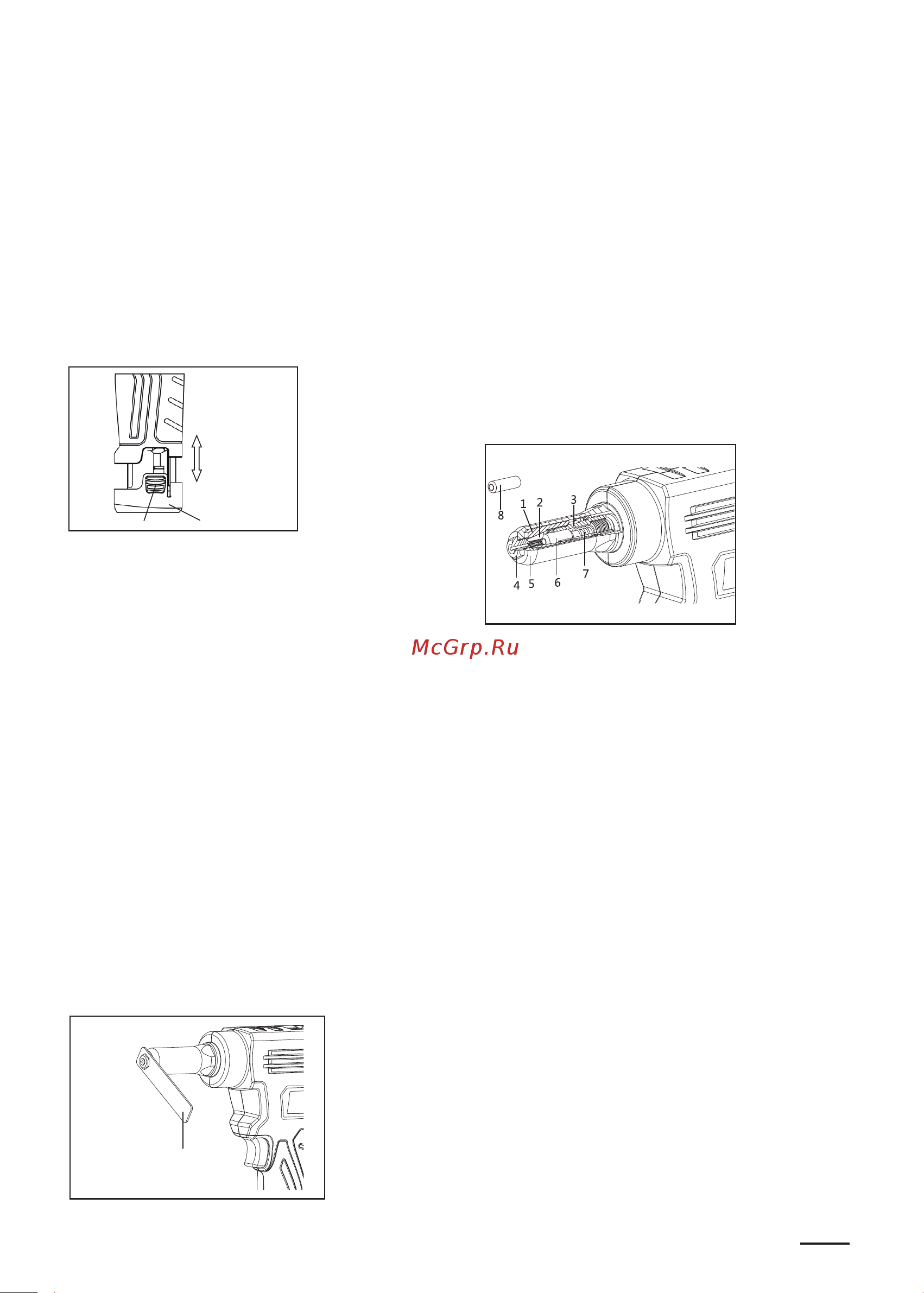

• Установка или снятие аккумуляторной батареи
ОСТОРОЖНО!
• Не нажимайте кнопочный выключатель пока не
вставите или снимите аккумуляторную батарею.
• Используйте только рекомендуемый тип
аккумуляторного блока. Аккумуляторный
блок другой марки может привести к травме и
повреждению оборудования в результате взрыва
блока.
Во время установки аккумуляторного блока
убедитесь, что он правильно вставлен в корпус.
Всегда вставляйте до упора, пока не услышите
легкий щелчок. В противном случае он может
выпасть случайно из инструмента, что приведет к
травме оператора или окружающих людей.
1 2
3
4
1. Кнопка
2. Аккумуляторный
блок
3. Вставка
4. Вытянгивание
● Switch Action
CAUTION:
• Перед вставкой аккумуляторного блока в
инструмент, всегда проверяйте, что триггерный
переключатель работает надлежащим образом
и возвращается в положение «ВЫКЛ», если его
отпустить.
Вставьте стержень слепой заклепки в
насадку, затем вставьте заклепку в заранее
просверленное отверстие.
Нажмите выключатель, чтобы начать процесс
клепки.
После того, как выключатель будет отпущен,
заклепочный пистолет автоматически
возвращается в исходное положение.
• Замена насадки
Прежде чем выполнить операцию заклепки,
выберите правильную насадку на основе
«информации о выборе насадки». Используйте
поставляемый специальный гаечный ключ для
установки насадки в наружную муфту
1. Специальный
гаечный ключ
1
●Замена стержня в сборе
В зависимости от рабочих характеристик данного
инструмента, для вставки алюминиевой слепой
заклепки Ø5.0 – Ø6.0мм (кроме Ø5.0mm), use
No.2 mandrel assembly (the prepositioned one
inside is No.1), используйте стержень № 2 в
сборе (внутри предварительно установлен
стержень № 1). В противном случае оторванный
стержень застрянет в отверстии, что приведет
к повреждению инструмента. Чтобы установить
стержень, сначала поверните наружную муфту
против часовой стрелки с помощью регулируемого
гаечного ключа, затем поверните запорную
втулку и выньте стержень № 1. Наконец, нажмите
пружину кулачкового толкателя на стержне № 2 и
вставьте в инструмент. Для сборки инструмента
выполните приведенные выше шаги в обратном
порядке. Завершите замену стержня № 2, прочно
затянув все детали.
1. Запорная втулка
2. Кулачок
3. Промежуточный вал
4. Насадка
5. Наружная муфта
6. Оправка в сборе № 1
7. Пружина кулачкового толкателя
8. Оправка в сборе № 2
• Замена магнитного кольца
Магнитное кольцо может быть установлено на
резьбе насадки и наружной муфте. Вставьте
заклепку из насадки после установки магнитного
кольца, как показано на рис. 5. При обычном
встряхивании заклепка не должна выпадать.
Направьте пистолет в необходимом направлении
и нажмите выключатель, чтобы начать клепку.
Оторванный стержень не должен выпадать.
При вставке слепой заклепки для выполнения
следующей операции оторванный стержень
должен автоматически падать в контейнер.
Эта функция главным образом подходит для
выполнения операций в особых условиях,
например, на высоте. Операторы могут сами
решить, устанавливать магнитное кольцо или нет
в зависимости от требований.
