КУХОННАЯ ВЫТЯЖКА

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

УСТАНОВКА И ЭКСПЛУАТАЦИЯ

Перед установкой вытяжки следует учесть расстояние между прибором и плитой.

Это расстояние должно быть не менее 65-75 см.

РЕЖИМ ВЕНТИЛЯЦИИ

Для монтажа кyxoнной вытяжки тaким oбpaзoм, чтoбы paccтoяниe мeждy нижним

краем вытяжки и рабочей поверхностью стола Вашей кухни (либо кухонной плиты)

было 700 мм, peкoмeндyeтcя:

• От поверхности рабочего стола (либо варочной панели кухонной плиты), отмерить

вверх 700+290 мм и отметить точку на стене. Эта точка должна находиться на во-

ображаемой осевой линии встраиваемой варочной панели (либо Вашей кухонной

плиты).

плита

700

290

760

100

Ø120

Ø150

100

1. Распорный дюбель.

2. Металлическая пластина для крепления воздуховода.

3. Кронштейн

4. Внутренний декоративный корпус воздуховода.

5. Наружный декоративный короб вытяжки.

6. Корпус вытяжки.

7. Переходник для воздуховода.

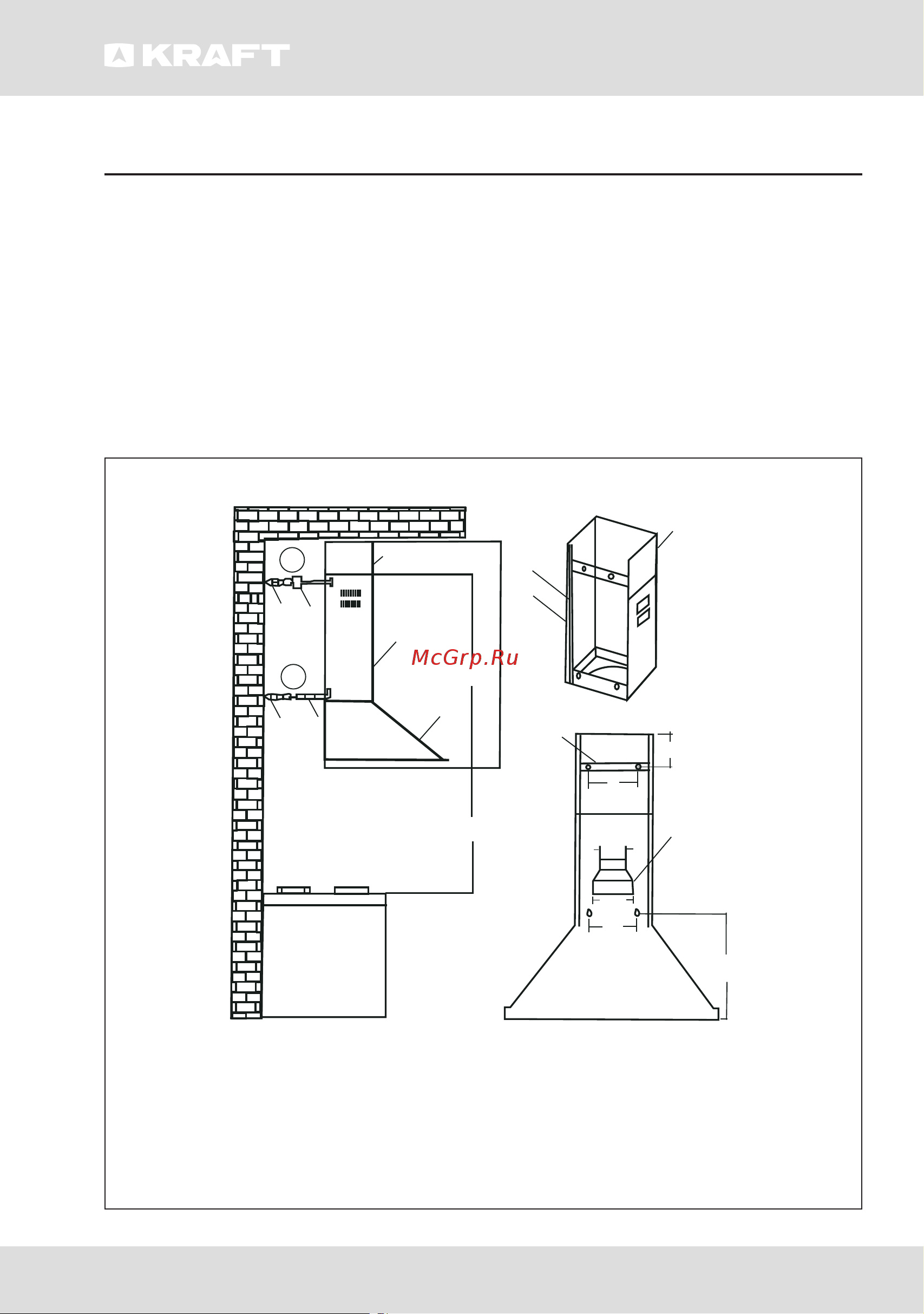

Схема монтажа
