КОНДИЦИОНЕР ВОЗДУХА НАПОЛЬНО-ПОТОЛОЧНОГО ТИПА

FLOOR&CEILING TYPE AIR CONDITIONERS

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

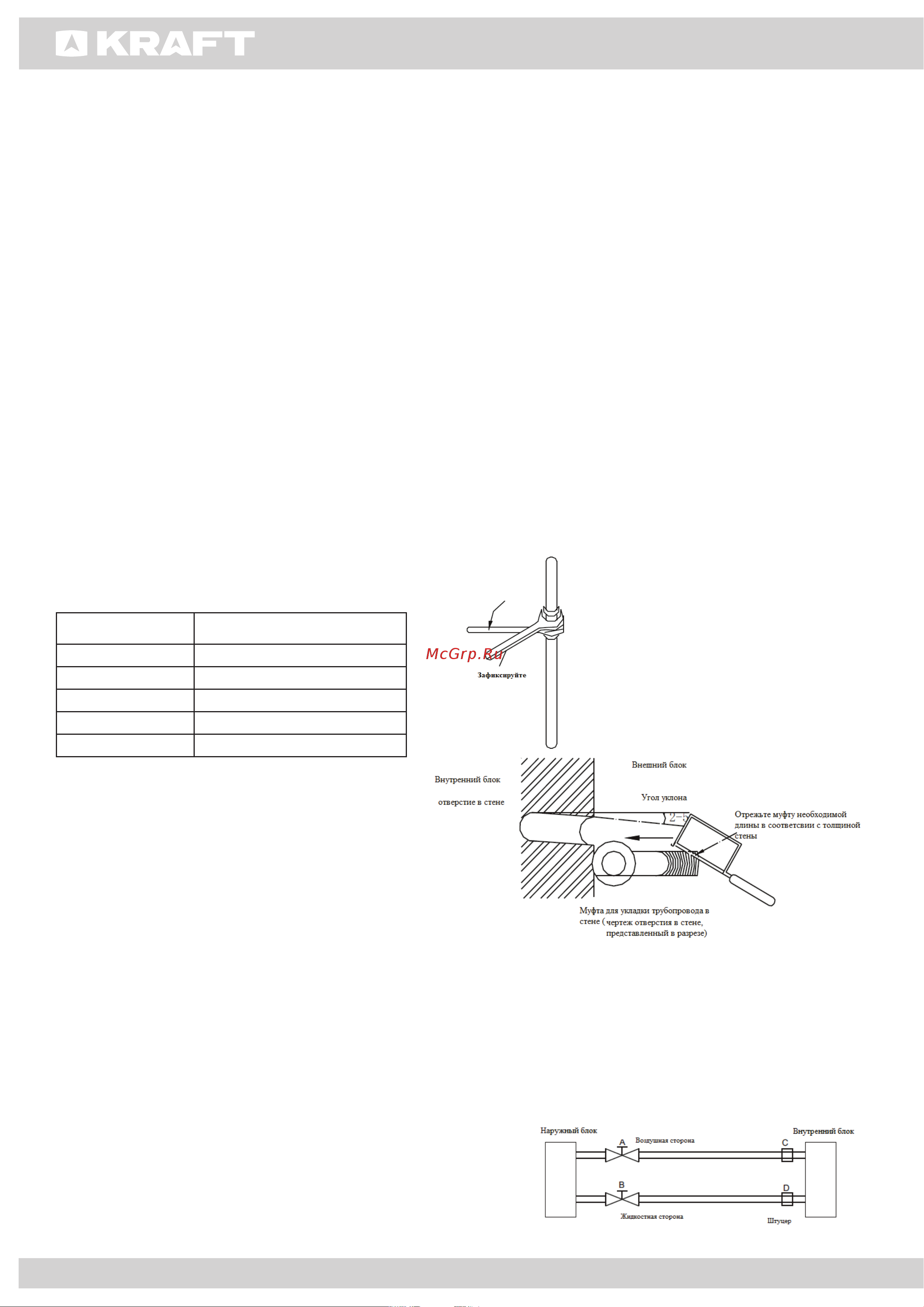

Установка и подсоединение трубопровода хладагента

После установки оборудования для внутреннего или внешнего размещения можно подсоединить

трубопровод.

Контрольный осмотр трубопровода

Перед подсоединением трубопровода проведите осмотр трубопровода на предмет соответствия

следующим требованиям:

• Труба внутри чистая, без содержания пыли, воздуха и воды в трубе;

• Раструбы и гайки на обоих концах трубы находятся в хорошем состоянии.

Согните трубу хладагента согласно инструкции. Во время сгибания избегайте повреждения или

деформации трубы и сохраняйте радиус изгиба медной трубы как можно большим (по крайней мере

400 мм), количество сгибов должно быть не больше 3.

Соединение трубопровода

При подсоединении трубопровода хладагента к внутренним блокам процедура должна быть за-

вершена в короткое время, чтобы время соединения двух труб занимало непродолжительное время

на месте установки.

При подсоединении раструбного соединителя расположите две трубы на одной прямой, затем

наденьте нарезную гайку и скрутите их. Наконец, закрутите заглушки с помощью ключей, рисунок

приведен далее.

Пожалуйста, зафиксируйте медные трубы с помощью ключей при соответствующем крутящем уси-

лии согласно таблице:

Таблица крутящего момента затяжки

Диаметр медной

трубы 0 (мм)

Крутящий момент затяжки

(кгс-м)

6,35 1.4~1.7

9,52 1.4~1.7

12,70 4.8~6.2

15,88 4.8~6.2

19,05 6.9~9.9

Просверлите отверстие в стене:

Трубопровод и проводка должны быт

защищены муфтой при сверлении стены.

Нагнетание воздуха в соединительном трубопроводе

Если соединительный трубопровод не более 5 метров, используйте хладагент для нагнетания воз-

духа в наружном блоке (50-100 г хладагента используется для очистки трубопровода перед подсо-

единением к наружному блоку).

• Полностью открутите гайки в точках трубных соединений А, В, С, Э.

• Завинтите гайку клапана В с помощью шестигранного ключа и поверните сердечник клапана на

450 против часовой стрелки и удерживайте 10 секунд с помощью внутреннего шестигранного

ключа и затем затяните отдел А.

• Проведите испытание на герметичность соединения

и нажмите на сердечник клапана А на 20 секунд для

нагнетания воздуха и затем закрутите рабочий клапан.

• Полностью откройте обратный клапан В и А с помощью

ПРИМЕЧАНИЕ:

Пожалуйста, используйте два

ключа, обычный и динамометри-

ческий.
