. УСТАНОВКА

①

②

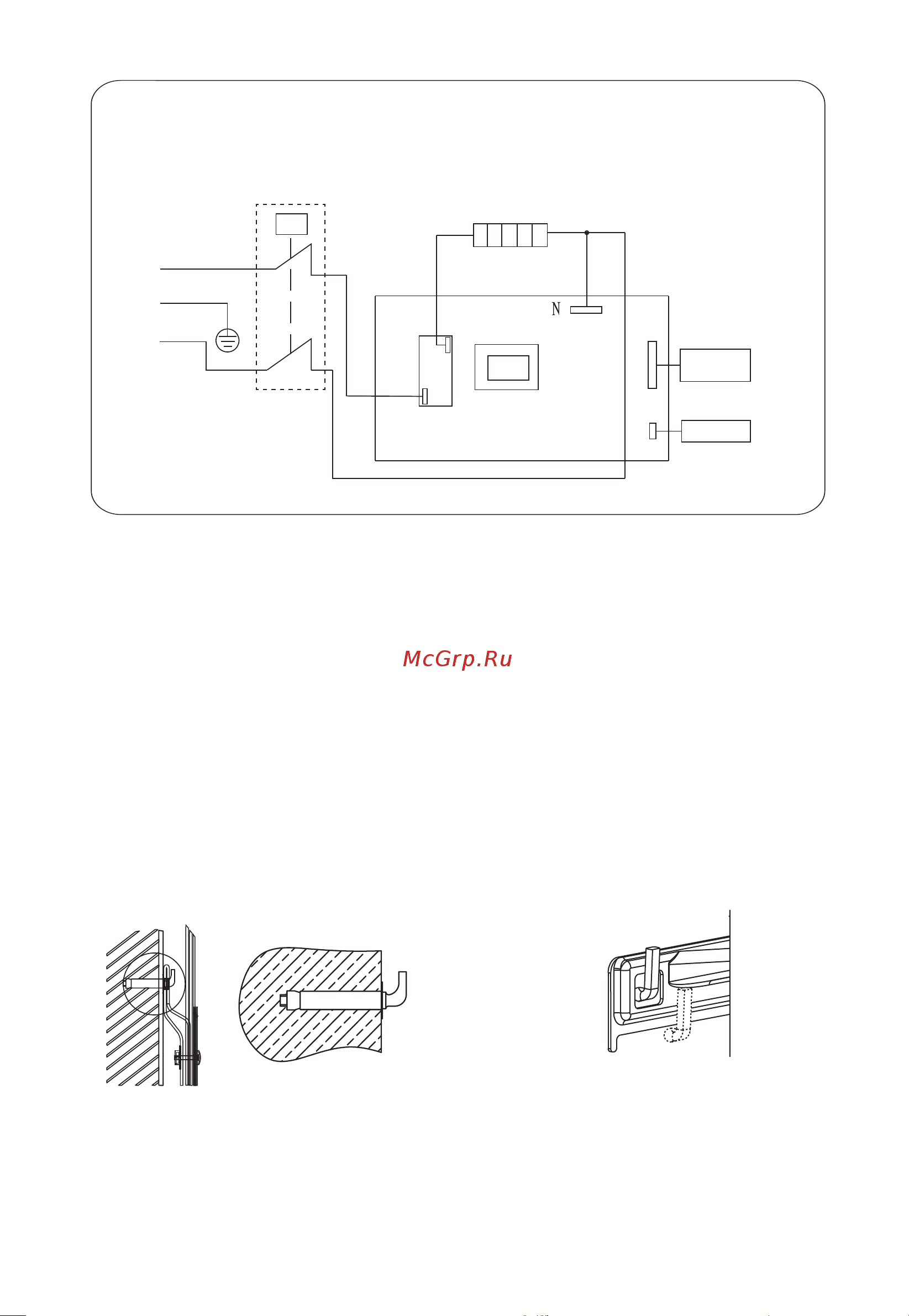

Электрический водонагреватель должен быть установлен на прочную стену. Если

прочность стены не может нести нагрузку, которая в два раза больше общего веса

нагревателя, заполненного полностью водой, то необходимо использовать

отдельную опору для установки прибора. Не устанавливайте прибор на стену,

сделанную из пустотелого материала.

После выбора места установки, определите положение двух установочных

отверстий, используемых для анкеров с крюком (определяется в соответствии со

спецификацией продукта, который вы выбрали). Сделайте два отверстия в стене,

вставьте анкеры, поднимите крюк вверх, затяните гайки, чтобы зафиксировать их,

а затем повесьте электрический водонагреватель. Подвешивать можно как за

отверстия в кронштейне, так и за его нижний край.

Анкер (с крюком)

Монтаж водонагревателя

Внимание!

При выборе мест под отверстия для крепежных болтов, удостоверьтесь, что с

обеих сторон от стен ванной комнаты или другого помещения до корпуса

водонагревателя имеется зазор не менее 0,2 м для облегчения доступа при

проведении технического обслуживания в случае необходимости.

Нагревательный элемент

Термо-

выключатель

Трансформатор

Температурный

датчик

Панель

управления

Плата питания

Коричневый

Синий

Желто-зеленый

Реле

Электросхема
