РАЗМЕРЫ КУХОННОЙ ВЫТЯЖКИ, МОНТАЖ И УСТАНОВКА

Раздел 5

Монтаж и установка наклонной вытяжки.

При использовании воздуховода, состоящего из нескольких частей, каждая следующая часть должна быть

расположена снаружи относительно предыдущей.

В случае комплектации вытяжки электрическим кабелем без вилки необходимо обесточить электрическую сеть и

произвести подключение вытяжки к электрической сети согласно

следующей схеме:

коричневый провод = l («live», «фаза») голубой провод = n («neutral», «ноль») зелено- желтый = е («earth», «земля»)

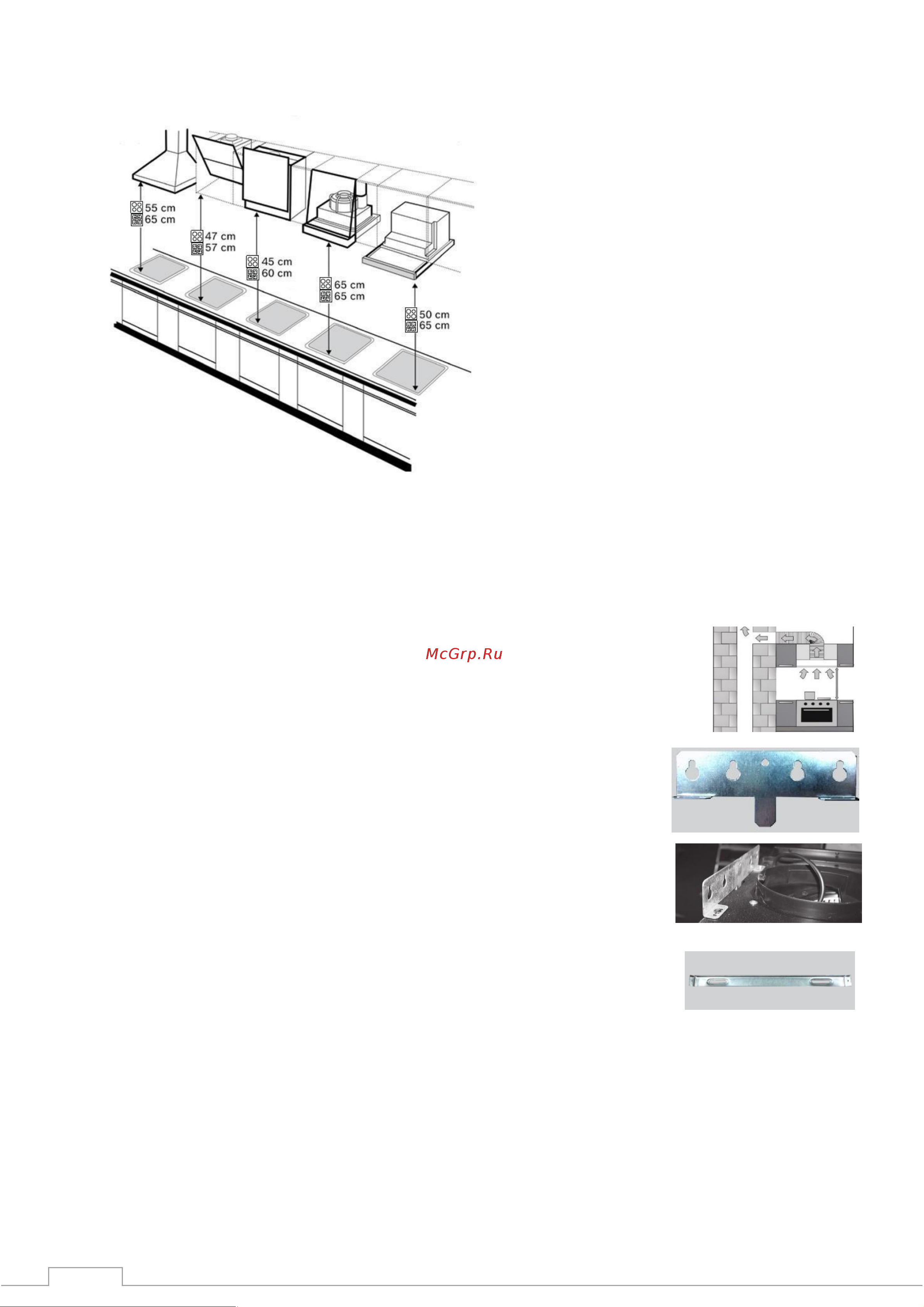

Прибор должен быть установлен на высоте минимум 65 см (для электрических плит) и

максимум 75 см (для газовых плит) от рабочей поверхности плиты или варочной панели.

Если воздуховод состоит из двух и более частей, то каждая последующая часть надевается на

предыдущую.

1. Определите место для установки вытяжки на высоте не менее 65-75 см от поверхности

плиты.

2. Установка крепёжной пластины вытяжки. Для установки вытяжки на стену

используйте металлическую крепёжную пластину и крепёжные элементы,

поставляемые в комплекте. Разметьте и просверлите два отверстия для установки

крепёжной пластины. Установите крепёжную пластину.

3. Установка вытяжки. Закрепите вытяжку на крепёжной пластине при помощи

креплений, идущих в комплекте. Убедитесь, что все крепёжные элементы

зафиксированы.

4. Установка крепёжной скобы декоративного короба. Для установки крепления

декоративного короба просверлите два отверстия в месте предполагаемого

крепления короба вытяжки. Зафиксируйте крепёжную скобу с помощью крепёжных

элементов, поставляемых в комплекте.
