8
соединять вывод из вытяжки с каналом циркуляции горячего воздуха
или с каналом, используемым для отвода дыма от устройств, исполь-
зующих другой тип энергии, кроме электрической. Перед тем как при-
ступить к сборке устройства, для облегчения его монтажа, отсоедини-
те фильтр или жиро-улавливающий фильтр.
► В случае, если прибор монтируется в режиме вентиляции, необ-
ходимо обеспечить помещение выводным отверстием.
► Рекомендуется использовать воздухоотвод с таким же диамет-
ром, что и отверстие подачи воздуха. Использование суженной трубы
может сократить КПД вытяжки и увеличить ее шумовой уровень.
Примечание: В зоне работы вытяжки не должно быть откры-
тых источников пламени.

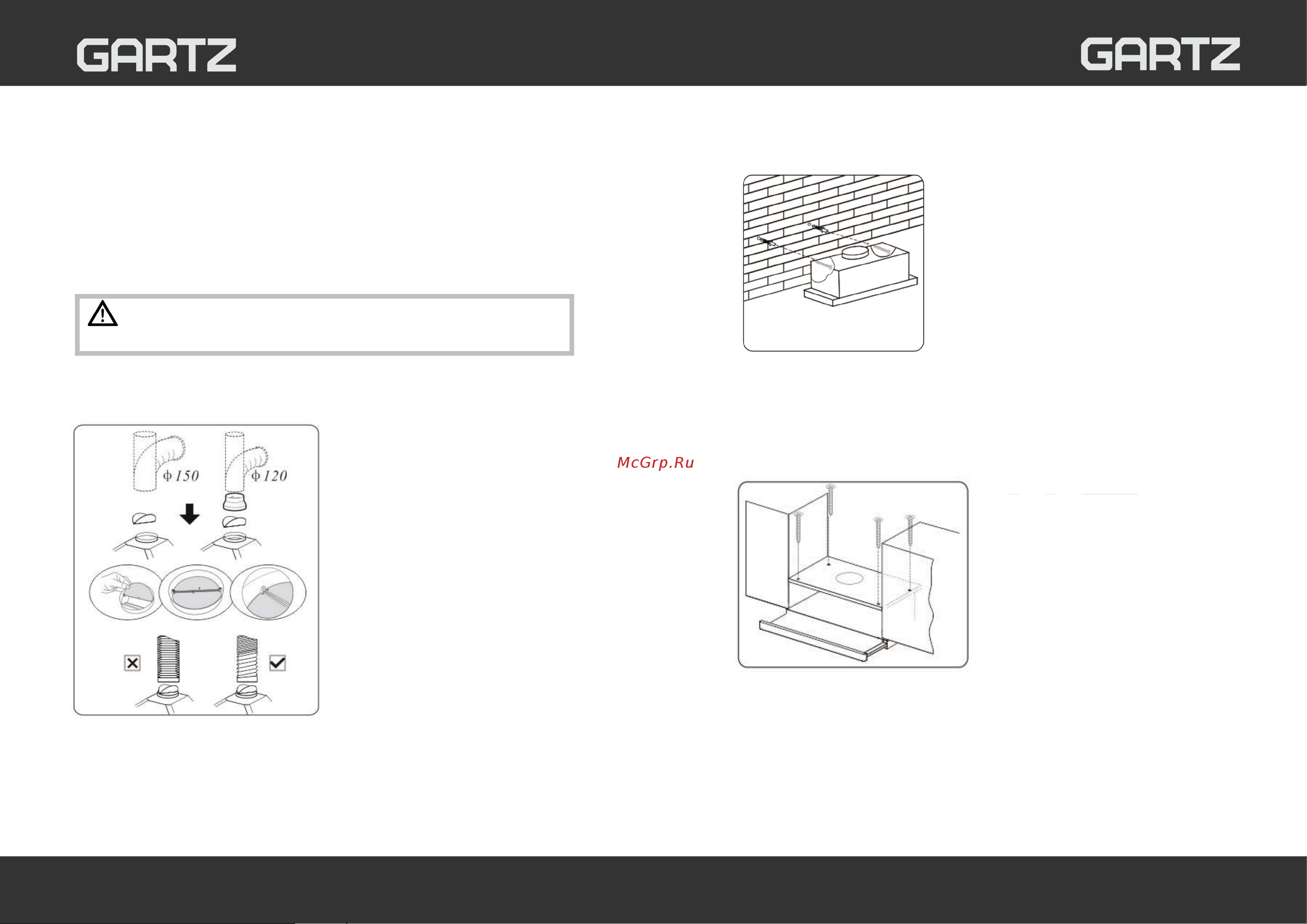

СПОСОБ УСТАНОВКИ ВОЗДУХООТВОДА
Метод установки для вытяж-
ного воздуховода диаметром 150
мм: вставьте односторонний кла-
пан, как на рисунке, и закрепите на
вытяжном воздуховоде.
Внимание: Выступ одностороннего
клапана должен быть направлен
вверх.
Метод установки для вытяж-
ного воздуховода диаметром 120
мм: вставьте заслонку, как показа-
но на рисунке, и закрепите конвер-
тер перед установкой воздуховода.
Труба возле выхода воздуха долж-
на быть полностью вытянута.
9
УСТАНОВКА ВЫТЯЖКИ
Способы установки
► Для установки на стену просверли-
те 2 отверстия диаметром 8 мм в подхо-
дящем месте согласно расстоянию меж-
ду центрами отверстий на задней стенке
вытяжки.
► Вставьте дюбель в отверстие.
► Вставьте саморезы в дюбели и
плотно затяните.
► Установите вытяжку на затянутые
винты.
► Закрепите вытяжку предохранительным винтом.
Два отверстия, диаметр которых составляет 6 мм, для предохра-
нительных винтов находятся на заднем корпусе диаметром 6 мм.
► Установите антивозвратный клапан на вытяжку.
Способы установки
► Просверлите 4 отверстия
диаметром 6 мм в нижней части
подвесного шкафа.
► Установите антивозвратный
клапан на вытяжку, затем устано-
вите вытяжку на дно подвесного
шкафа.
► Затяните вытяжку с помощью
саморезов (4 шт.), входящих в
комплект.
Подключение к электросети
Необходимо обеспечить легкий доступ к кабелю, после установки ап-
парата. В случае поставки аппарата с кабелем без штепселя, для того
чтобы подключить его к электрической сети, необходимо установить
между аппаратом и сетью мультиполярный выключатель с минималь-
