ТЕЛЕСКОПИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

В зависимости от комплектации в приборе могут присутствовать телескопические направляющие.

Телескопические направляющие облегчают установку принадлежностей в духовой шкаф. Для сня-

тия с фиксации достаточно слегка нажать на выдвижные элементы, задвигая их назад в духовую

камеру.

ВНИМАНИЕ! ЗАДВИГАЙТЕ НАПРАВЛЯЮЩИЕ ДО УПОРА, ЧТОБЫ ОНИ НЕ КАСАЛИСЬ

СТЕКЛА ДВЕРЦЫ. В МОМЕНТ УСТАНОВКИ ИЛИ СНЯТИЯ ТЕЛЕСКОПИЧЕСКИХ

НАПРАВЛЯЮЩИХ ДУХОВОЙ ШКАФ ДОЛЖЕН БЫТЬ ХОЛОДНЫМ. НЕ ПРИЛАГАЙТЕ

ЧЕРЕЗМЕРНЫЕ УСИЛИЯ ДЛЯ УСТАНОВКИ ИЛИ СНЯТИЯ ТЕЛЕСКОПИЧЕСКИХ

НАПРАВЛЯЮЩИХ.

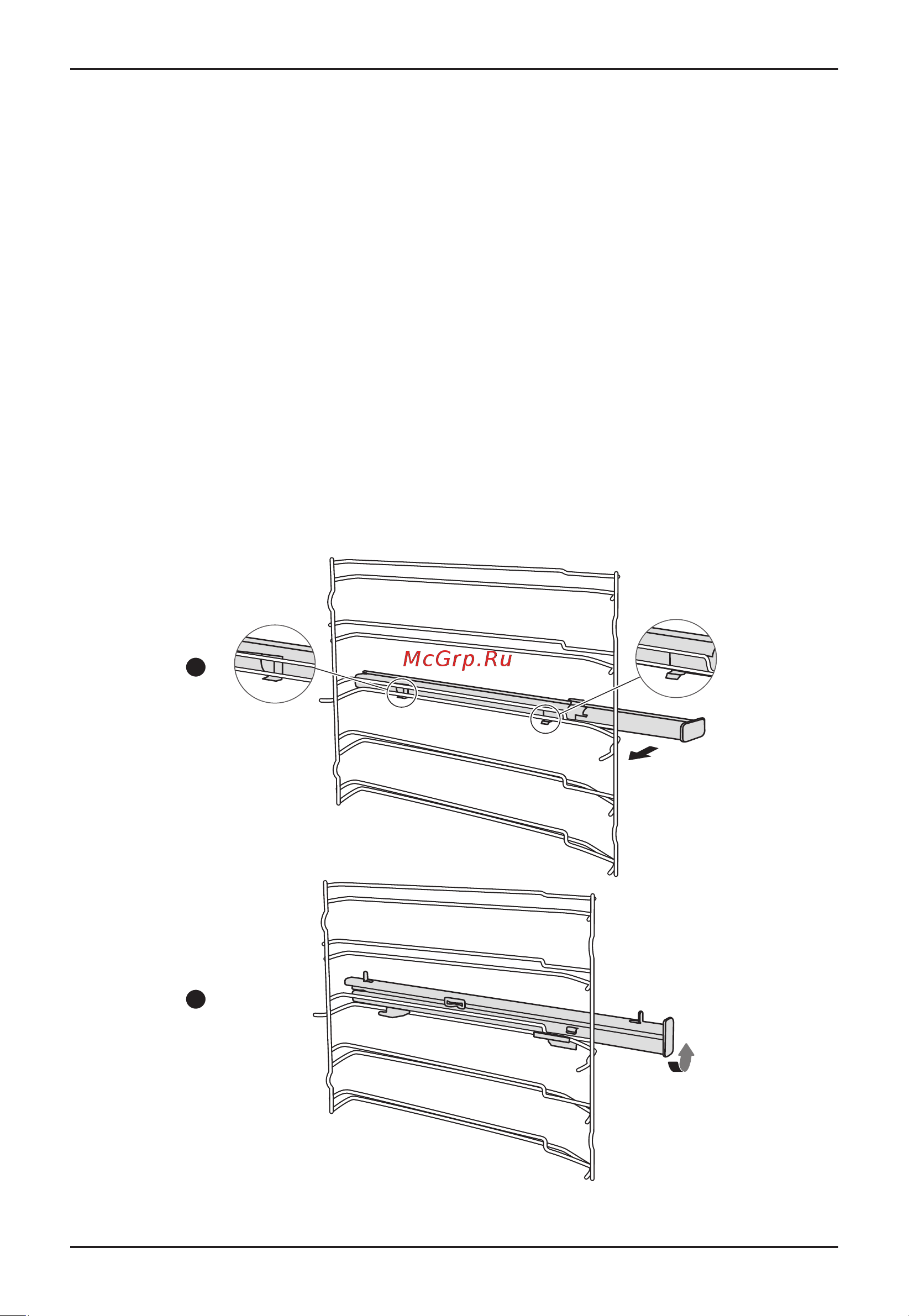

УСТАНОВКА ТЕЛЕСКОПИЧЕСКИХ НАПРАВЛЯЮЩИХ

(на примере левой решетки)

1. Поставьте отмеченные точки A и B телескопических направляющих горизонтально на внешнюю

часть решеток.

2. Поверните направляющие на 90 градусов против часовой стрелки.

3. Нажмите на направляющую по направлению вперед, убедитесь, что точка направляющей, от-

меченная буквой С зажалась снизу, а точка D – сверху.

Fix the telescopic runners

Put the point A and B of the telescopic runners horizontally on the outer wire.

Rotate the telescopic runners anti-clockwise（clockwise for right side） by 90 degrees.

3. Push forward the telescopic runners, make the point C buckled onto the

lower

wire

and the point D buckled onto the upper wire.

( take the left side for example same for right side)
