газовая варочная поверхность

мин. 65 см / макс. 75 см

электр. варочная поверхность

мин. 55 см / макс. 65 см

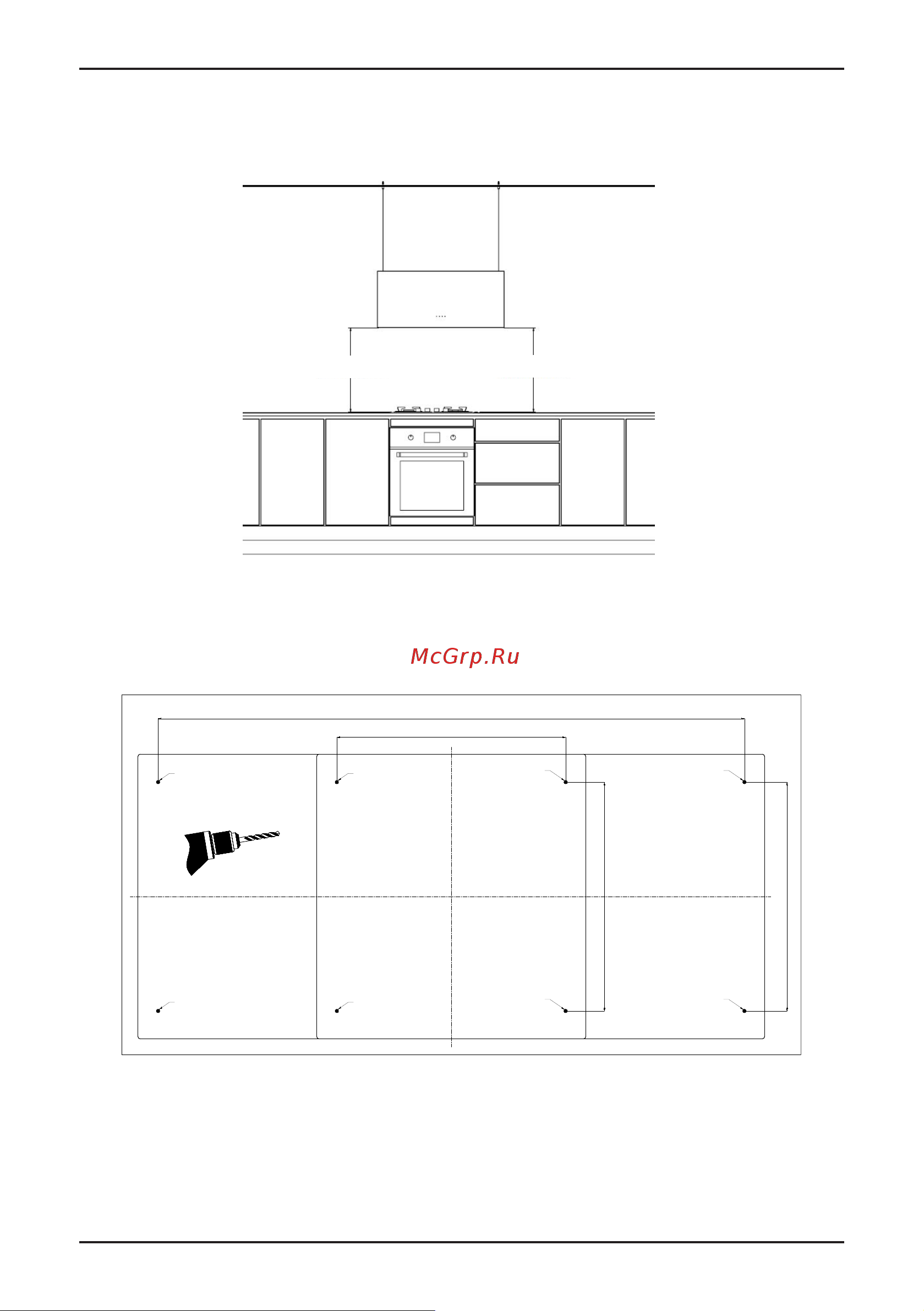

РАЗМЕЩЕНИЕ ВЫТЯЖКИ

Высота установки прибора должна составлять не менее 65 см от поверхности решетки для газовых

плит, не менее 60 см от поверхности поверхности электрических плит (cv/ иллюстрацию).

КРЕПЛЕНИЕ СТРУН ДЛЯ ПОДВЕСКИ К ПОТОЛКУ

Разметьте поверхность, на которой будет висеть вытяжка, в точках A, B, C и D по следующим разме-

рам. Просверлите отверстия на глубину 65 мм сверлом Ø8 мм в отмеченных местах (иллюстрация 2).

Забейте с помощью молотка в просверленные отверстия 4 дюбеля диаметром 8 мм, входящие

в комплект монтажных принадлежностей. Не повредите дюбеля. Затем, продев шурупы 4x40 YSB

через потолочные крепежные детали подвесного троса, закрепите его на дюбеле вместе с потолоч-

ной подвесной пластиной. Каждый трос закрепите на потолочном креплении при помощи стопор-

ного элемента (иллюстрация 3).

820

320

KK25.4051.01

A, B, C, D: Ø8mm

ملم 8 Ø : د,ج, ،ب ،أ

320

B (40cm)

A (40cm)

D (40cm)

C (40cm)

B (90cm)

D (90cm)

A (90cm)

C (90cm)

320
