РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

УСТАНОВКА ВЫТЯЖКИ С ИСПОЛЬЗОВАНИЕМ

ВОЗДУХООТВОДА

Установка с диаметром трубы 150 мм

• Вставьте обратный клапан (при необхо-

димости приобретается отдельно); между

вытяжкой и трубой, как на картинке;

• Закрепите трубу.

Внимание!

Обратный клапан должен быть направлен

изгибом как показано на рисунке 4.

Установка с диаметром трубы 120 мм

• Вставьте обратный клапан (при необходи-

мости приобретается отдельно);

• Установите переходник для подключения

гофра-труба;

• Закрепите трубу.

Внимание!

Труба возле воздуховыпускного отверстия должна быть герметична.

Перед установкой отмерьте и сделайте отверстие под вытяжку в вашем кухонном

шкафу.

Примечания:

• Глубина шкафа должна быть не менее 270 мм, а ширина — не менее 562 мм.

• Пространство шкафа должно быть закрыто в двух концах проема.

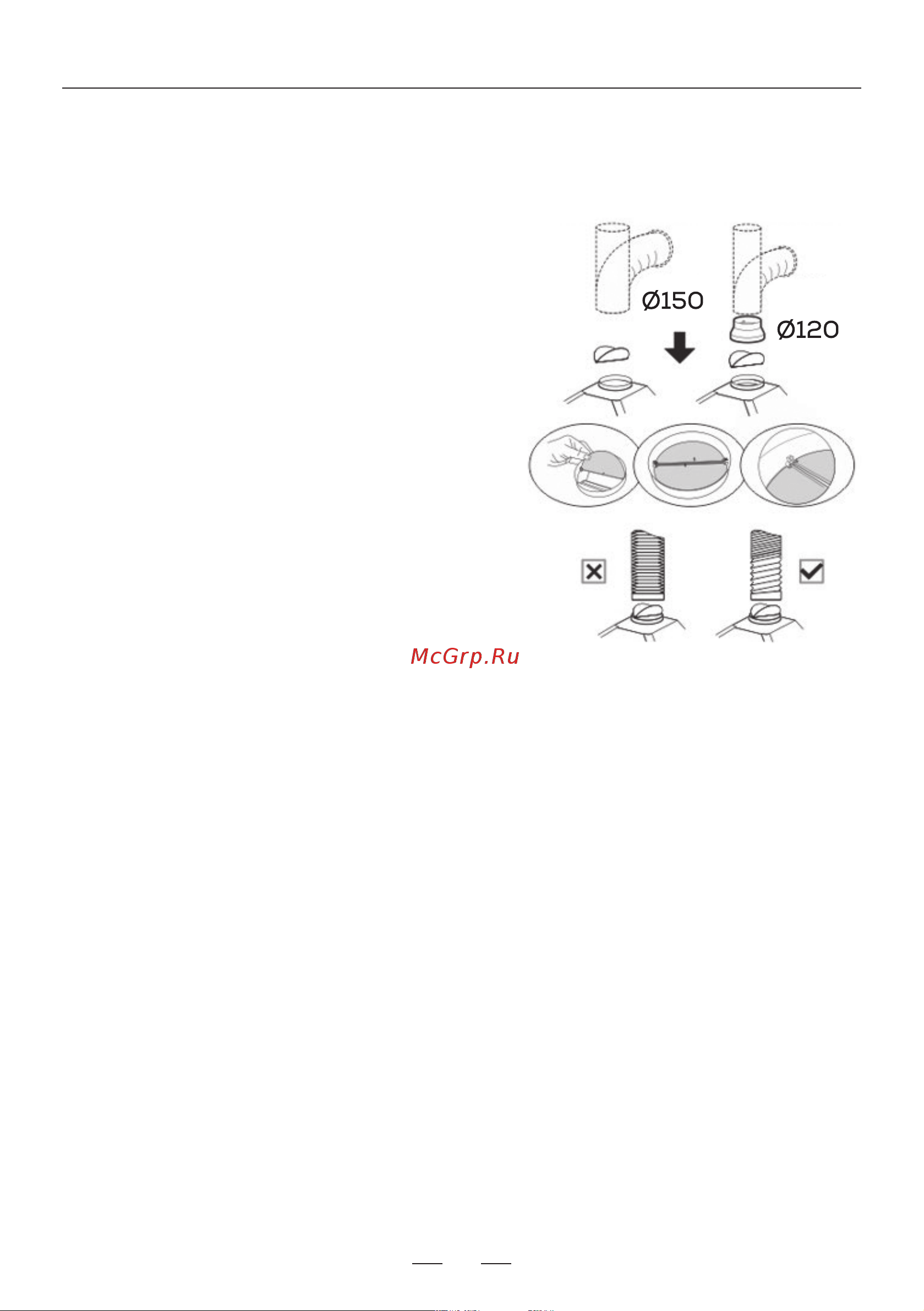

Рис. 4
