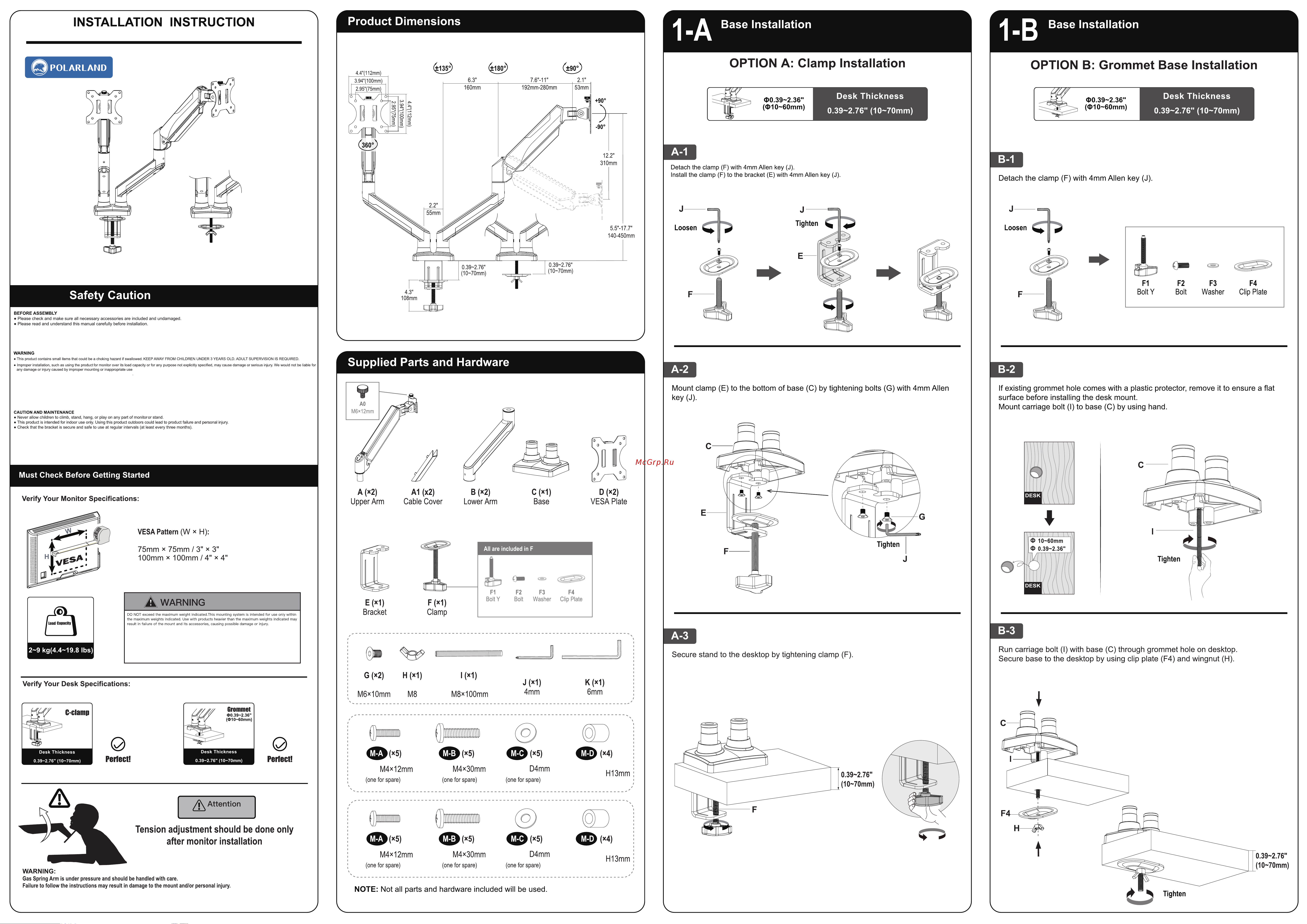

Инструкция по установке
/Предупреждение
ПЕРЕД СБОРКОЙ
• Пожалуйста, проверьте и убедитесь, что все необходимые детали включены в комплект и не повреждены.
• Пожалуйста, внимательно прочитайте внимательно данную инструкцию перед установкой.
ПРЕДУПРЕЖДЕНИЕ
• Данное изделие содержит мелкие предметы, которые при проглатывании могут вызвать удушье.
ХРАНИТЕ В НЕДОСТУПНОМ ДЛЯ ДЕТЕЙ МЕСТЕ В ВОЗРАСТЕ ДО 3 ЛЕТ. ТРЕБУЕТСЯ НАБЛЮДЕНИЕ ВЗРОСЛЫХ.
• Неправильная установка, использование изделия для крепления монитора, вес которого превышает максимальную нагрузку, или
использование его для любых целей, не указанных в инструкции, может привести к повреждениям или серьезным травмам. Мы не несем
ответственности за любые повреждения или травмы, вызванные неправильной установкой или ненадлежащим использованием.
ВНИМАНИЕ И УХОД
• Никогда не позволяйте детям лазить, стоять, висеть или играть на любом элементе монитора или стойки.
• Данное изделие предназначено только для использования внутри помещений. Использование данного изделия на открытом воздух
е может привести к поломке и травмам.
• Регулярно проверяйте, что кронштейн надежно зафиксирован и безопасен для использования (по крайней мере, раз в три месяца).
/Необходимо проверить перед началом
Проверьте ваш монитор:
Панель VESA (Ш х В):
Макс. нагрузка
/ПРЕДУПРЕЖДЕНИЕ
Не превышайте максимальный указанный вес. Система крепления предназначена тол
ько для использования в пределах указанных максимальных весов. Использование с
устройствами, вес которых превышает указанные максимальные значения, может пр
ивести к поломке кронштейна и его аксессуаров, что может вызвать повреждения ил
и травмы.
Проверьте поверхность
Толщина поверхности
Толщина поверхности
Идеально! Идеально!
На край
стола
Через
отверстие
Внимание
Регулировка натяжения должна выполняться
только после установки монитора
ПРЕДУПРЕЖДЕНИЕ:
Пружина кронштейна находится под давлением, поэтому с изделием следует обращаться осторожно.
Несоблюдение инструкций может привести к повреждению крепления и/или травмам.
/Параметры изделия
/Составные детали
Верхняя часть
кронштейна
Крышка для
проводов и кабелей
Нижняя часть
кронштейна
Основание Металлическая
VESA панель
Пластина Закрепитель
/Все включены в F
Болт Болт Вставки Пластина
Винт
Винт
Вставка
(+ 1 запасное изделие)(+ 1 запасное изделие)(+ 1 запасное изделие)
Проставка
Примечание: Не все детали должны быть использованы при сборке.
Установка основания
Вариант А: Установка на край стола Вариант B: Установка через отверстие на столе
Толщина поверхности
Отсоедините закрепитель (F) с помощью шестигранного ключа диаметром 4 мм (J).
Соедините закрепитель (F) и пластину (E) и зафиксируйте с помощью шестигранного
ключа диаметром 4 мм (J).
Отсоедините закрепитель (F) с помощью шестигранного ключа диаметром 4 мм (J).
Ослабить
Затянуть
Прикрепите пластину (E) к нижней части основания ©, затянув болты (G) шестигранным
ключом диаметром 4 мм (J).
Затянуть
Закрепите основание кронштейна на рабочем столе, затянув зажим (F).
Установка основания
Толщина поверхности
Ослабить
Болт Болт Вставки Пластина
В случае если отверстие закрыто пластиковой защитной пленкой, снимите ее, чтобы
обеспечить ровную поверхность для установки кронштейна.
Закрепите болт (I) на основании © вручную.
Затянуть
Стол
Стол
Стол
Установите болт (I) с основанием (C) через отверстие для крепления на рабочем столе.
Закрепите основание на рабочем столе с помощью зажимной пластины (F4) и
барашковой гайки (H).
Затянуть
PGA35BD
Screw Screw
Washer
Spacer
Винт
Винт
Вставка
(+ 1 запасное изделие)(+ 1 запасное изделие)(+ 1 запасное изделие)
Проставка
Screw Screw
Washer
Spacer
