VIATTO VA‑PP18SF — ведомость запасных частей для оборудования и деталей [16/18]

VIATTO VA‑PP18SF Инструкция по эксплуатации онлайн [16/18] 904609

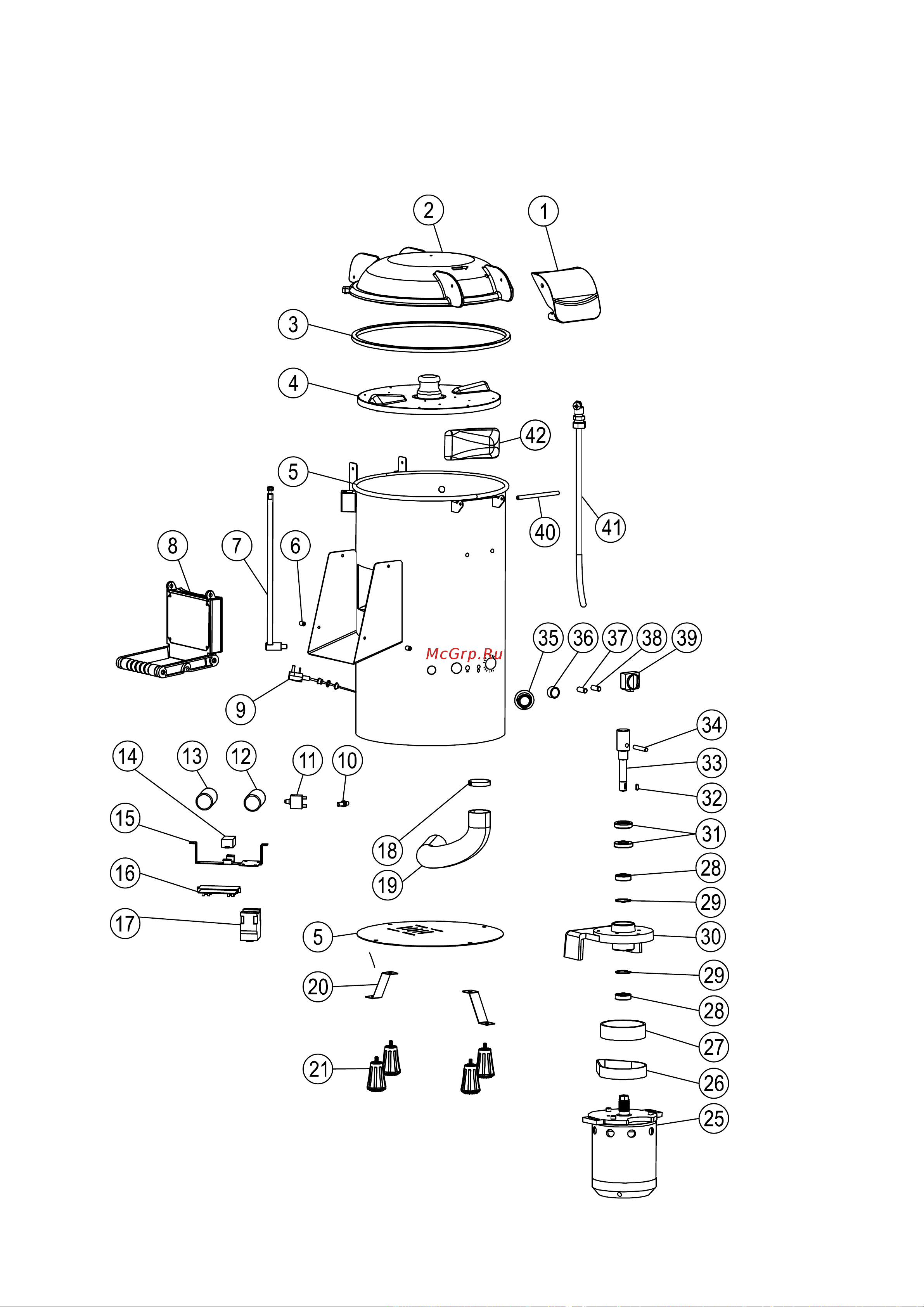

Ведомость запасных частей к VA-PP-ST(F)
Деталь
№
Название на английском
языке
Деталь
№
Название на английском языке
1
Запирающая пластина
26
Закрепленный ролик
2
Крышка на петлях
27
Пластина регулировки
электромотора
3
Уплотнительное кольцо
28
Ремень
4
Вращающаяся пластина
29
Колесо ременной передачи
5
Барабан из нержавеющей
стали
30
Подшипник 6004
19
Плита основания
31
Шпонка на лыске
6
Выступающий штифт
32
Упорное кольцо типа С
7
Проволочная трубка
33
Выходной вал
8
Крышка вывода
34
Штифт фиксирования положения
9
Шнур питания
35
Пластина фиксации
электромотора
10
Рабочий конденсатор 35uF
36
Керамическое кольцо
11
Пусковой конденсатор
150uF
37
Уплотнительное кольцо
12
Центробежный
выключатель
38
Переключатель аварийного
останова
13
Скоба печатной платы
39
Импульсный переключатель
14
Печатная плата
40
Красный световой индикатор
15
Реле
41
Зелёный световой индикатор
16
Зажим шланга
42
Таймер
17
Трубка сброса отходов
43
Штифт цоколя
18
Муфта трубы сброса
44
Трубка подачи воды
20
Опорный кронштейн
45
Направляющий блок
21
Переходник
46
Выключатель защиты от
сверхтока
22
Ситовый контейнер
47
Распорный болт (Опциональная
деталь)
23
Контейнер для отходов
48
Сливной шланг (Опциональная
деталь)
24
Электромотор
49
Зажим шланга (Опциональная
деталь)
25
Шпонка на лыске
